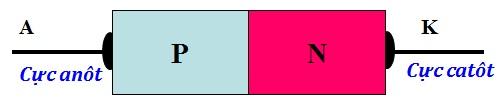

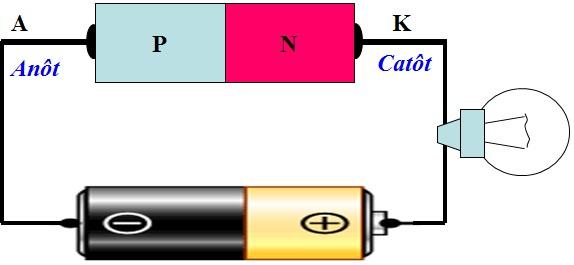

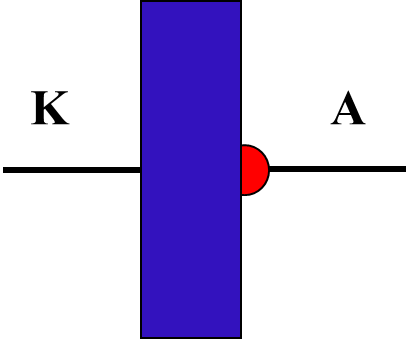

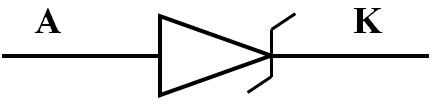

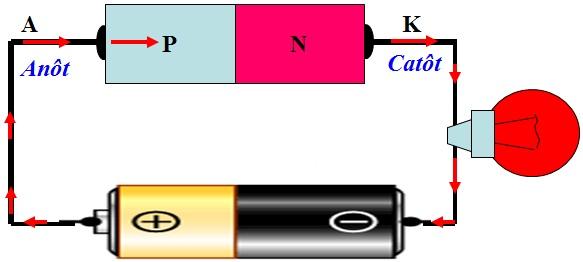

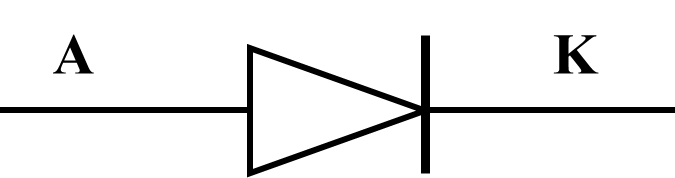

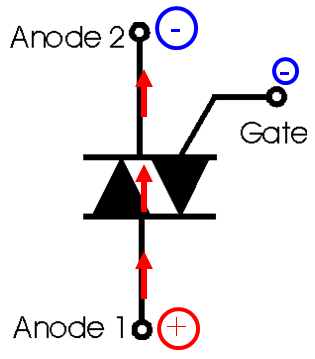

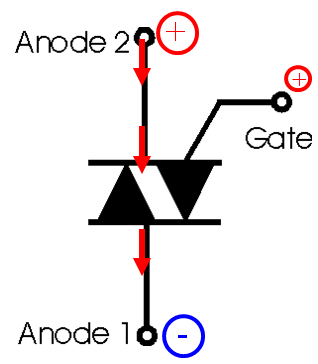

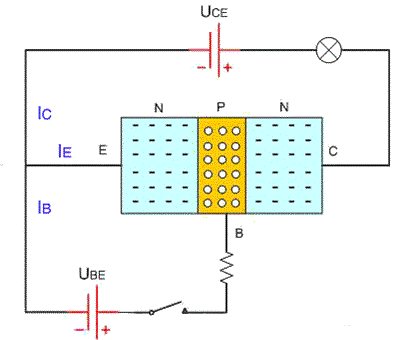

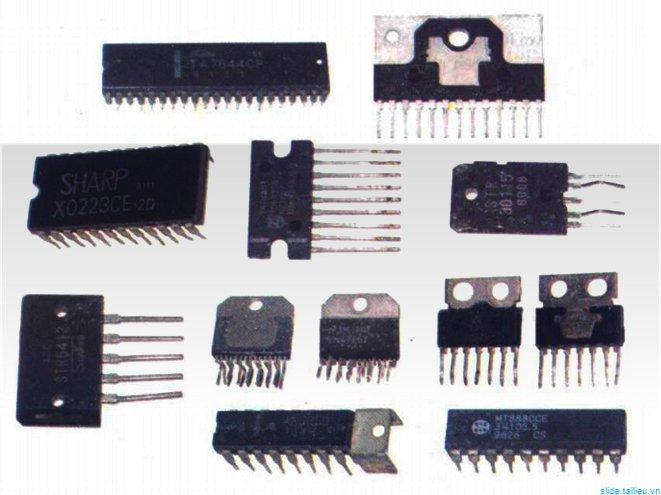

Tóm tắt lý thuyết I - Điốt bán dẫn 1. Cấu tạo và kí hiệu a. Cấu tạo Có 1 lớp tiếp giáp P - N 2 điện cực A (anốt), K (catốt) Vỏ làm bằng thuỷ tinh, kim loại hoặc nhựa Hình 1. Cấu tạo Điốt bán dẫn b. Kí hiệu Hình 2. kí hiệu Điốt bán dẫn 2. Nguyên lí làm việc Khi phân cực ngược Điôt ngăn không cho dòng điện đi qua Hình 3. Phân cực ngược Điôt Khi phân cực thuận Điôt cho dòng điện đi qua Hình 4. Phân cực thuận Điôt Kết luận: Điôt cho dòng điện đi theo một chiều từ Anôt sang Catôt 3. Phân loại a. Theo công nghệ chế tạo Điôt tiếp điểm: Hình 5. Điôt tiếp điểm Chỗ tiếp giáp có diện tích rất nhỏ Cho dòng điện nhỏ đi qua Dùng để tách sóng và trộn tần Điôt tiếp mặt: Hình 6. Điôt tiếp mặt Chỗ tiếp giáp P - N có diện tích lớn Cho dòng điện lớn đi qua Dùng để chỉnh lưu b. Theo chức năng Điôt ổn áp (Điôt Zener): Cho phép dùng ở vùng điện áp ngược đánh thủng mà không hỏng, được dùng đểổn định điện áp một chiều Hình 7. Ký hiệu Điôt Zener Điôt chỉnh lưu: Biến đổi dòng điện xoay chiều thành dòng điện một chiều II - Tranzito 1. Cấu tạo Có 2 lớp tiếp giáp P - N 3 điện cực E, B, C Vỏ làm bằng kim loại hoặc nhựa 2. Phân loại và kí hiệu Gồm 2 loại là Tranzito PNP và Tranzito NPN: Hình 8.1. Cấu tạo Tranzito PNP Hình 8.2. Kí hiệu Tranzito PNP Hình 9.1 Cấu tạo Tranzito NPN Hình 9.2 Kí hiệu Tranzito NPN 3. Nguyên lí làm việc Hình 10. Nguyên lí làm việc Trazito NPN Khi chưa có dòng điện điều khiển IB. Tranzito ở trạng thái khoá không cho dòng điện IC qua Khi có dòng điện điều khiển IB. Tranzito ở trạng thái mở nên cho dòng điện IC qua 4. Công dụng Dùng để khuếch đại tín hiệu, tách sóng và xung,. . . III - Tirixto 1. Cấu tạo, kí hiệu, công dụng a. Cấu tạo Hình 11. Cấu tạo Tirixto Là linh kiện bán dẫn có ba lớp tiếp giáp P - N Có vỏ bọc bằng nhựa hoặc kim loại Có 3 điện cực: Anôt (A), Catôt (K), Điều khiển (G) b. Kí hiệu Hình 12. Kí hiệu Tirixto c. Công dụng Dùng trong mạch chỉnh lưu có điểu khiển 2. Nguyên lý làm việc và số liệu kĩ thuật a. Nguyên lí làm việc Khi chưa có UGK > 0 thì dù UAK> 0, nó vẫn không dẫn điện Khi có UGK > 0 và UAK> 0, nó cho dòng điện đi từ A sang K, UGK không còn tác dụng b. Số liệu kĩ thuật Khi dùng Tirixto cần quan tâm tới các số liệu kĩ thuật chủ yếu là: IAK định mức; UAK định mức; UGK định mức; IGK định mức. IV - Triac và Điac 1. Triac a. Cấu tạo, kí hiệu, công dụng Cấu tạo: Triac có các lớp bán dẫn ghép nối tiếp như hình vẽ và được nối ra ba chân, hai chân A1, A2 và chân điều khiển (G) Về nguyên lí cấu tạo, Triac có thể coi như hai Tiristor ghép song song nhưng ngược chiều nhau Hình 13. Cấu tạo Triac Kí hiệu Hình 14. Kí hiệu Triac Công dụng: Dùng để điều khiển các thiết bị điện trong các mạch điện xoay chiều. b. Nguyên lí làm việc và số liệu kĩ thuật b.1. Nguyên lí làm việc Khi cực G và A2 có điện thế âm hơn so với A1 thì Triac mở. Cực A1 đóng vai trò anôt, còn cực A2 đóng vai trò catôt. Dòng điện đi từ A1 về A2. Hình 15. Nguyên lí làm việc của Triac khi cực G và A2 có điện thế âm hơn so với A1 Khi cực G và A2 có điện thế dương hơn so với A1 thì Triac mở. Cực A2 đóng vai trò anôt, còn cực A1đóng vai trò catôt. Dòng điện đi từ A2 về A1. Hình 15. Nguyên lí làm việc của Triac khi cực G và A2 có điện thế dương hơn so với A1 b.2. Số liệu kĩ thuật Khi dùng Triac cần quan tâm tới các số liệu kĩ thuật chủ yếu là: \(I_{{A}_{1}A_{2}}\) định mức; \(U_{{A}_{1}A_{2}}\) định mức;\( I_{GA_{1}}\) định mức; \(U_{GA_{1}}\) định mức; \(I_{GA_{2}}\) định mức; \(U_{GA_{2}}\) định mức 2. Điac a. Cấu tạo, kí hiệu, công dụng Cấu tạo: Điac có các lớp bán dẫn ghép nối tiếp như hình vẽ và được nối ra hai chân A1, A2 Về nguyên lí cấu tạo, Điac có thể coi như hai Tiristor ghép song song nhưng ngược chiều nhau. Nhưng không có cực điều khiển Kí hiệu Hình 17. Kí hiệu Điac Công dụng: Dùng để điều khiển các thiết bị điện trong các mạch điện xoay chiều. b. Nguyên lí làm việc và số liệu kĩ thuật b.1. Nguyên lí làm việc Khi nâng cao độ chênh điện A1 so với A2 thì: Dòng điện đi từ A1 về A2 Hình 18. Nguyên lí làm việc của Điac khi nâng cao độ chênh điện A1 so với A2 Khi nâng cao độ chênh điện A2 so với A1 thì: Dòng điện đi từ A2 về A1 Hình 19. Nguyên lí làm việc của Điac khi nâng cao độ chênh điện A2 so với A1 b.2. Số liệu kĩ thuật Khi dùng Điac cần quan tâm tới các số liệu kĩ thuật chủ yếu là: \(I_{A_{1}A_{2}}\) định mức; \(U_{A_{1}A_{2}}\) định mức V - Vi mạch tổ hợp 1. Khái niệm Là mạch vi điện tử tích hợp, được chế tạo bằng công nghệ đặc biệt hết sức tinh vi chính xác Là một tổ hợp các linh kiện điện tử như: Điện trở, tụ điện, cuộn cảm, điôt, tranzto, tirixto…. Chúng có tác dụng như một mạch điện tử nào đó 2. Phân loại IC tương tự: Dùng để khuếch đại, tạo dao động, ổn áp, thu phát sóng, … IC số: Dùng trong các thiết bị tự động, xung số, xử lí thông tin…. 3. Chú ý Cần tra cứu sổ tay IC để chọn và lắp mạch cho đúng Cần xác định đúng chân trước khi lắp 4. Hình ảnh một số loại IC Hình 20. Hình dạng một số loại IC VI - Quang điện tử Quang điện tử là linh kiện điện tử có thông số thay đổi theo độ chiếu sáng, được dùng trong các mạch điện tử điều khiển băng ánh sáng. Ví dụ: Loại quang điện tử khi cho dòng điện chạy qua, nó bức xạ ra ánh sáng, được gọi là LED (Light Emitting Diode)
