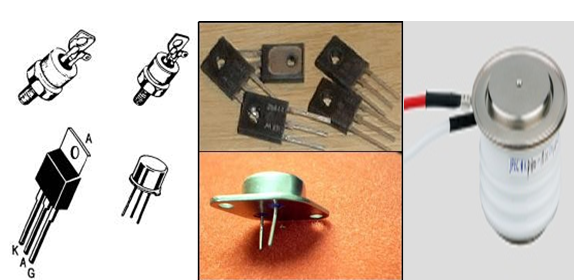

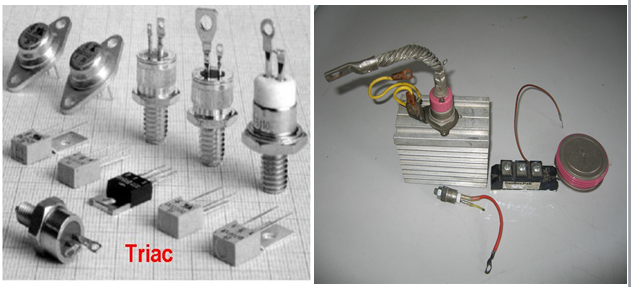

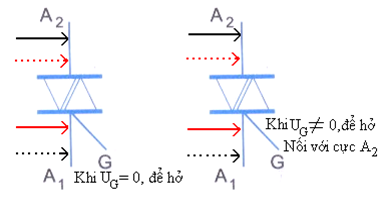

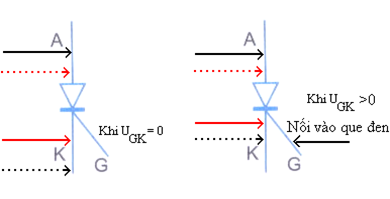

Tóm tắt lý thuyết I - CHUẨN BỊ 1. Dụng cụ, vật liệu Đồng hồ vạn năng: 1 chiếc Điôt các loại: tiếp điểm, tiếp mặt (loại tôt và xấu): 4 chiếc Tirixto và các triac (loại tốt và xấu): 4 chiếc Pannel: 1 cái Dây dẫn: 3 đoạn 2. Những kiến thức có liên quan Ôn lại Bài 4: Linh kiện bán dẫn và IC - Công nghệ 12 Ôn lại cách sử dụng đồng hồ vạn năng trong Bài 4: Thực hành sử dụng đồng hồ đo điện - Công nghệ 9 III - NỘI DUNG VÀ QUY TRÌNH THỰC HÀNH Bước 1. Quan sát, nhận biết các loại linh kiện: Căn cứ hình dạng, cấu tạo bên ngoài để chọn riêng ra : Điốt tiếp điểm, điốt tiếp mặt, tirixto, triac. Điôt tiếp điểm: hai điện cực, dây dẫn nhỏ Hình 1. Điôt tiếp điểm Điôt tiếp mặt: hai điện cực, dây dẫn to Hình 2. Điôt tiếp mặt Tirixto và triac có 3 điện cực Hình 3. Một số loại Tirixto thường gặp Hình 4. Một số loại Triac thường gặp Bước 2. Chuẩn bị đồng hồ đo Chuyển đồng hồ vạn năng về thang đo điện trở x100 Ω. Kiểm tra chỉnh lại chỉnh lại kim đồng hồ cho đúng vị trí 0 Ω. thì chập hai đầu que đo lại Que đỏ cắm ở cực dương (+) của đồng hồ là cực âm (-) của pin 1,5V trong đồng hồ Que đen cắm ở cực âm (-) của đồng hồ là cực dương (+) của pin 1,5V trong đồng hồ Bước 3. Đo điện trở thuận và điện trở ngược của các linh kiện 1. ĐIÔT: Hình 5. Cách đo kiểm tra Điốt 2. TIRIXTO: Hình 6. Cách đo kiểm tra Tirixto 3.TRIAC: Hình 7. Cách đo kiểm tra Tirixto Bài tập minh họa Câu 1 Tại sao lại dùng thang đo Ω x 100 để đo kiểm tra bán dẫn mà không dùng thang đo Ω x 1 hoặc Ω x 1000? Gợi ý trả lời: Vì cấu tạo của đồng hồ vạn năng khi ở thang đo Ω x 100 là điện áp có 1,5V và dòng điện chạy qua chất bán dẫn là nhỏ nhất nên an toàn cho bán dẫn; ở thang đo Ω x 1 điện áp là 1,5V nhưng dòng điện lớn nhất, thang đo Ω x 1000 điện áp là 9V, cao nhất, 2 trường hợp này là không an toàn cho bán dẫn. Câu 2 Biểu thị của trị số điện trở như thế nào là Điôt đã bị đánh thủng và Điôt bị đứt? Gợi ý trả lời: Đo điện trở thuận, ngược cả hai chiều của Điôt nếu bằng 0 là bị đánh thủng, nếu lớn ∞ là bị đứt.
