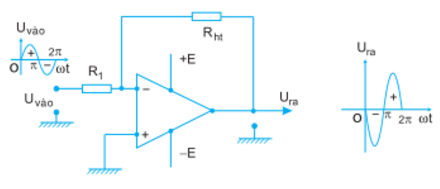

Tóm tắt lý thuyết I. Mạch khuếch đại: 1. Chức năng của mạch khuếch đại: Mạch khuếch đại mắc phối hợp các linh liện để khuếch đại tín hiệu về điện áp, dòng điện, công suất. 2. Sơ đồ và nguyên lý làm việc: Mạch khuếch đại có thể dùng Tranzito rời rạc hoặc dùng IC . a. Giới thiệu về IC khuếch đại thuật toán và mạch khuếch đại dùng IC Sơ đồ khuếch đại dùng IC và IC khuếch đại thuật toán viết tắt là OA thực chất là bộ khuếch đại dòng điện một chiều có hệ số khuếch đại lớn có hai đầu vào và một đầu ra. (Đầu vào đảo đánh dấu trừ “-” đầu vào không đảo đánh dấu cộng “+”). Kí hiệu của IC khuếch đại thuật toán b. Nguyên lý làm việc của mạch khuếch đại điện áp dùng OA Mạch hồi tiếp âm thông qua. Đầu vào không đảo được nối với điểm chung của mạch điện ( Nối đất). Tín hiệu vào qua đưa vào đầu vào không đảo của OA. Kết quả ngược pha với và đã được khuếch đại Sơ đồ khuếch đại đảo dùng OA Hệ số khuếch đại : \({K_d} = \frac{{{{\rm{U}}_{{\rm{r}}a}}}}{{{U_v}}} = \frac{{{R_{ht}}}}{{{R_1}}}\) II. Mạch tạo xung. 1. Chức năng của mạch tạo xung: Mạch tạo xung là mạch điện tử nhằm phối hợp các linh kiện điện tử để biến đổi dòng điện thành năng lượng xoay chiều có hình dạng và tần số theo yêu cầu. 2. Sơ đồ và nguyên lý làm việc của mạch tạo xung đa hài tự dao động. a. Sơ đồ: Mạch tạo xung đa hài tự kích dùng Tranzito ghép Colecto-bazo b. Nguyên lý làm việc: Khi đóng điện, ngẫu nhiên một Tranzito mở còn Tranzito tắt. Nhưng chỉ sau thời gian Tranzito đang mở lại tắt và Tranzito đang tắt lại mở. Chính quá rình phóng nạp của hai tụ điện đã làm thay đổi điện áp mở tắt của hai Tranzito. Quá trình cứ như vậy theo chu kì để tạo xung. Dạng xung ra lý tưởng tại Colecto của các Tranzito trong mạch tạo xung đa hài đối xứng Trường hợp đặc biệt \({T_1}\) và \({T_2}\) giống nhau \({R_1} = {R_2};{\rm{ }}{R_3} = {R_4} = R;{C_1} = {C_2} = C\) thì ta sẽ được xung đa hài đối xứng với độ rộng xung là \(\tau = 0,7RC\) và chu kì xung \({T_X} = 2 = 1,4RC\) Bài tập minh họa Bài 1 Trong mạch tạo xung đa hài tự kích dùng tranzito, nếu thay các điện trở R1 và R2 bằng các đèn LED thì hiện tượng gì sẽ xảy ra? A. Các đèn LED sẽ luân phiên chớp tắt. B. Mạch sẽ không còn hoạt động được nữa. C. Xung ra sẽ không còn đối xứng nữa. D. Các tranzito sẽ bị hỏng. Hướng dẫn giải Chọn đáp án A Các đèn LED sẽ luân phiên chớp tắt. Bài 2: Người ta có thể làm gì để thay đổi hệ số khuếch đại của mạch khuếch đại điện áp dùng OA? A. Chỉ cần thay đổi giá trị của điện trở hồi tiếp (Rht). B. Thay đổi tần số của điện áp vào. C. Thay đổi biên độ của điện áp vào. D. Đồng thời tăng giá trị của điện trở R1 và Rht lên gấp đôi. Hướng dẫn giải Chọn đáp án A Chỉ cần thay đổi giá trị của điện trở hồi tiếp (Rht). Bài 3: Trong các đặc điểm sau đây, đặc điểm nào không liên quan đến mạch khuếch đại điện áp dùng OA? A. Điện áp ra và điện áp vào luôn có cùng chu kì, tần số và cùng pha. B. Tín hiệu Uvào được đưa tới đầu vào đảo thông qua điện trở R1. C. Đầu vào không đảo được nối mass (nối đất) D. Điện áp ra luôn ngược pha với điện áp vào. Hướng dẫn giải Chọn đáp án A Điện áp ra và điện áp vào luôn có cùng chu kì, tần số và cùng pha.
