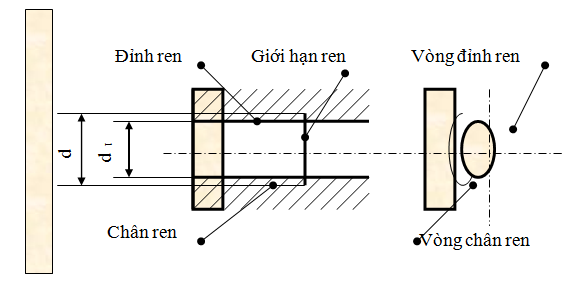

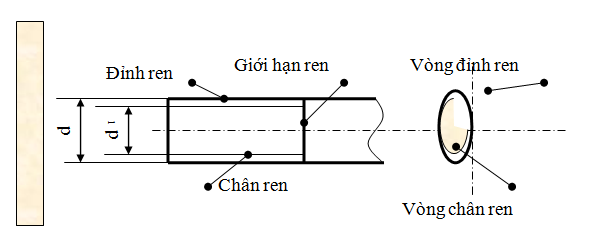

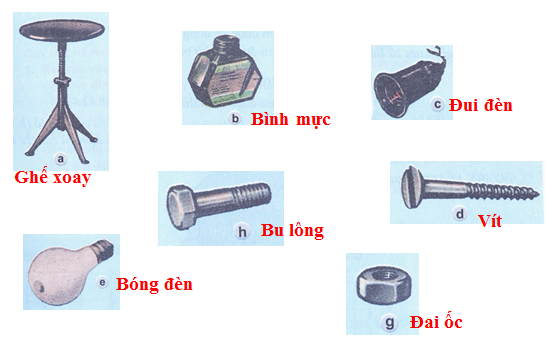

Tóm tắt lý thuyết I. Chi tiết có ren: 1. Ví dụ Ren vuông ở trục ghế xoay,trục êtô, trục cống thoát nước. Ren tam giác chiếm đa số ở các trục xe, bu lông đai ốc...,ren tròn ở cổ lọ mực thân bút,... Các chi tiết có ren 2. Công dụng của ren : Liên kết các chi tiết với nhau và để truyền lực. II. Quy ước vẽ ren: 1. Ren ngoài Ren ngoài là ren được hình thành mặt ngoài của chi tiết . Hình chiếu của ren trục Quy ước vẽ ren ngoài: Đường đỉnh ren được vẽ bằng nét liền đậm Đường chân ren được vẽ bằng nét liền mảnh Đường giới hạn ren được vẽ bằng nét liền đậm Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm Vòng chân ren được vẽ hở bằng nét liền mảnh Lưu ý: Vòng tròn chân ren chỉ vẽ ¾ vòng tròn . 2. Ren trong Ren trong là ren được hình thành ở mặt trong của lỗ . Hình cắt và hình chiếu của ren lỗ Quy ước vẽ ren trong có mặt cắt nhìn thấy: Đường đỉnh ren được vẽ bằng nét liền đậm Đường chân ren được vẽ bằng nét liền mảnh Đường giới hạn ren được vẽ bằng nét liền đậm Vòng đỉnh ren được vẽ đóng kín bằng nét liền đậm Vòng chân ren được vẽ hở bằng nét liền mảnh Lưu ý: Vòng tròn chân ren chỉ vẽ ¾ vòng tròn . Phần hở luôn ở phía trên bên phải 3. Ren bị che khuất( ren không nhìn thấy) Hình biểu diễn ren khuất Quy ước: Các đường giới hạn ren, đường đỉnh ren, đường chân ren, đều vẽ bằng nét đứt. Bài tập minh họa Bài 1: Ren dùng để làm gì ? Hướng dẫn giải Ren dùng để ghép nối hay truyền lực,ren dùng đẻ lắp ghép các chi tiết máy lại với nhau. Bài 2: Kể một số chi tiết có ren mà em biết ? Hướng dẫn giải Một số ren Đuôi bóng đèn Ghế xoay Đinh vít Côn xe đạp Đai ốc Cổ trai Đui đèn ... Bài 3: Quy ước về ren trục và ren lỗ khác nhau như thế nào ? Hướng dẫn giải Ren trục Đường đỉnh ren nằm ngoài đường chân ren Vòng đỉnh ren nằm ngoài vòng chân ren. Ren lỗ Đường đỉnh ren nằm trong đường chân ren. Vòng đỉnh ren nằm trong vòng chân ren.
