Công nghệ 8 Bài 28: Thực hành - Ghép nối chi tiết

  1. Tác giả: LTTK CTV
    Đánh giá: ✪ ✪ ✪ ✪ ✪

    Tóm tắt lý thuyết
    I. CHUẨN BỊ
    • Vật liệu: 1 bộ đùm trước xe đạp

    • Dụng cụ:
      • Mỏ lết hoặc cờ lê 14,16.17.

      • Tua vít, kìm nguội.

      • Giẻ lau, dầu, mỡ, xà phòng.

      • Mẫu báo cáo thực hành.
    II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH
    1. Tìm hiếu cấu tạo ổ trước và ổ sau xe đạp
    • Cấu tạo ổ trục trước và sau xe đạp gồm :
      • Moay ơ : để lắp nan hoa (đũa xe) đồng thời đê lắp nồi ổ trục.

      • Trục : hai đầu có ren M10 x 1 (hoặc M8 x 1).

      • Côn xe : cùng với bi và nồi tạo thành ổ trục.

      • Đai ốc hãm : giữ côn ở vị trí cố định.

      • Đai ốc, vòng đệm : bắt cố định trục vào càng xe
    2. Quy trình tháo, lắp ổ trục trước và sau

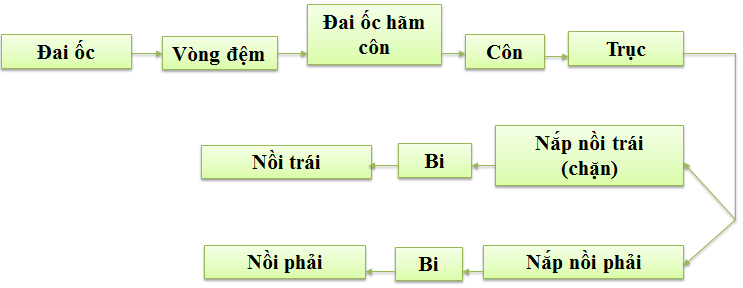

    a. Quy trình tháo:

    [​IMG]

    • Chú ý:
      • Khi tháo côn chỉ cần tháo một bên(trái hoặc phải) còn bên kia vẫn để nguyên với trục.

      • Để thuận tiện cho việc lắp, khi tháo nên đặt riêng rẽ các chi tiết bên phải, bên trái theo trật tự tháo trước, tháo sau.

      • Khi tháo xong, dùng giẻ lau kĩ các viên bi và côn, nồi( mỗi bên ổ thường có 10 viên bi rời) rồi đặt vào giẻ sạch theo trình tự qui định.

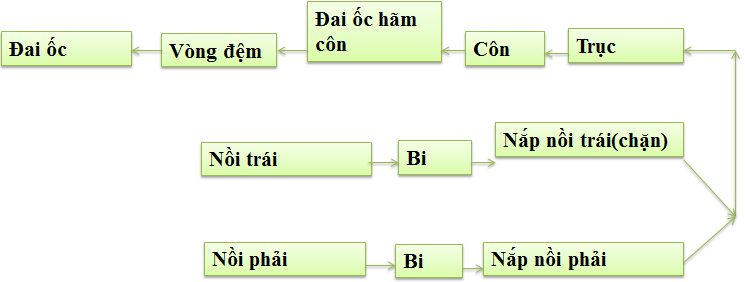

    b, Quy trình lắp

    • Ngược với quy trình tháo
    [​IMG]

    • Chú ý:
      • Chi tiết nào tháo sau thì lắp trước.

      • Khi lắp, trước hết phải lắp nắp nồi vào trục rồi mới lắp côn vào trục.

      • Trước khi lắp bi, phải bôi mỡ vào nồi rồi mới đặt bi theo chu vi của nồi.
    c. Yêu cầu sau khi tháo lắp

    • Các ổ trục quay trơn, nhẹ, không đảo

    • Các mối ghép ren phải được siết chặt, chắc chắn.

    • Các chi tiết không được hư hại, không để dầu mỡ bám bẩn vào moay-ơ

    Bài tập minh họa
    Bài 1:
    Có nên lắp các viên bi có đường kính khác nhau vào cùng một ổ không ? Tại sao ?

    Hướng dẫn giải
    • Vì:
      • Ổ trục sẽ bị dơ.

      • Côn nhanh mòn hoặc nồi nhanh mòn.

      • Có thể bị vỡ bi.
    Bài 2:
    Khi cụm trước (sau) bị đảo hoặc quá chặt không quay được, cần phải điều chỉnh như thế nào ?

    Hướng dẫn giải
    • Nếu bị đảo:
      • Do bi không đều thì thay bi

      • Do côn xiết chưa chặt thì xiết lại côn.

      • Do côn, nồi bị mòn, lệch thì thay côn, nồi.
    • Nếu bị chặt:
      • Nới đai ốc, vặn lại côn, quay thử, khi đạt yêu cầu thì siết chặt đai ốc.
