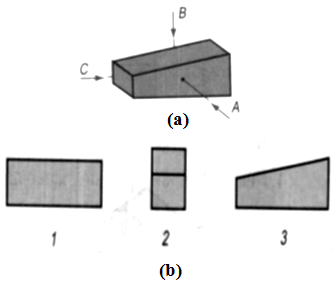

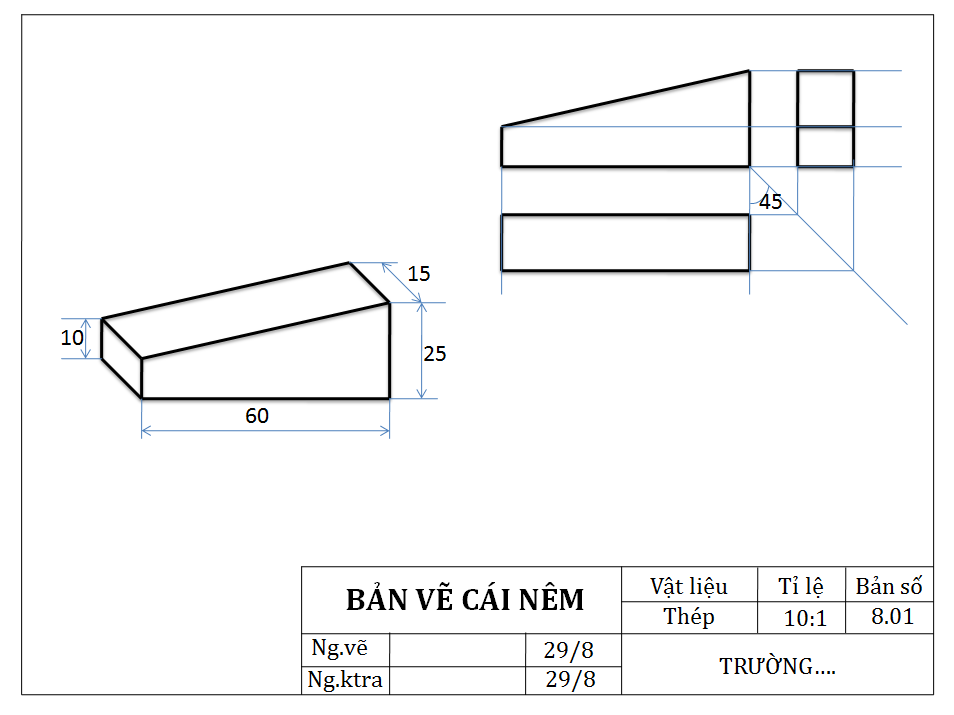

Tóm tắt lý thuyết I. Chuẩn bị Dụng cụ: Thước, êke, compa, bút chì, tẩy,... Vật liệu: Giấy vẽ khổ A4 (297mm x 210mm),... Vở bài tập, giấy nháp,... II. Nội dung Cho vật thể hình cái nêm với ba hướng chiếu A, B, C và các hình chiếu 1, 2, 3 như hình 3.1 Hình 3.1 (a) Các hướng chiếu; (b) Các hình chiếu Hãy đánh dấu (x) vào bảng 3.1 để chỉ rõ sự tương quan giữa các hình chiếu và các hướng chiếu Bảng 3.1 Vẽ lại các hình chiếu 1, 2, 3 cho đúng vị trí của chúng trên bản vẽ kĩ thuật III. Các bước tiến hành Bước 1: Đọc nội dung bài thực hành Bước 2: Bài làm trong vở bài tập hoặc trên tờ giấy khổ A4, cần bố trí các phần chữ và phần hình cân đối trên bản vẽ Bước 3: Kẻ bảng 3.1 và hoàn thành bảng 3.1 Bảng 3.1 Bước 4: Vẽ lại ba hình chiếu 1, 2 và 3 đúng vị trí của chúng ở trên bản vẽ. (Nếu làm trên tờ giấy khổ A4 cần ghi họ tên học sinh, tên trường, lớp ở góc dưới bên phải bản vẽ) Bản vẽ cái nêm Lưu ý: Khi vẽ chia làm 2 bước: Bước vẽ mờ: chiều rộng nét vẽ khoảng 0.25mm Bước tô đậm: chiều rộng nét vẽ đậm khoảng 0.5mm
