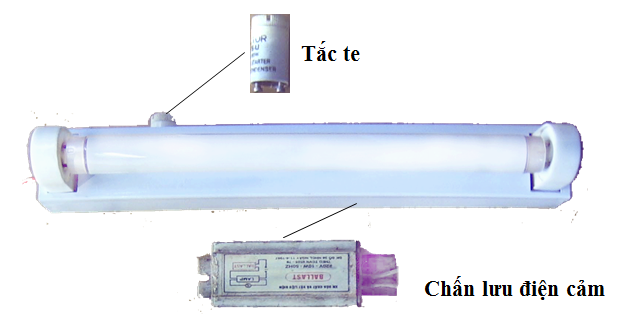

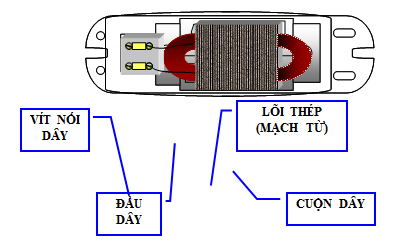

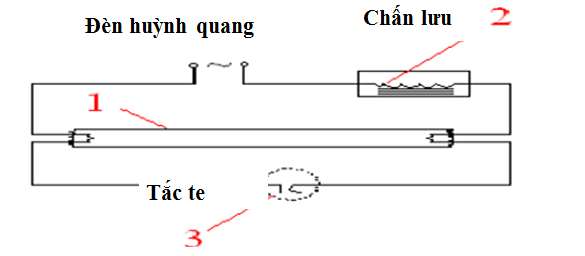

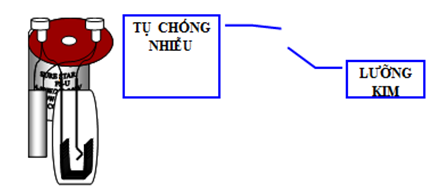

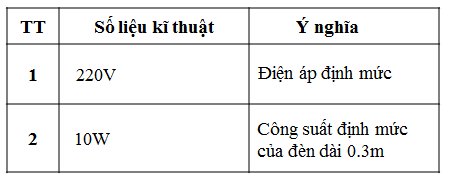

Tóm tắt lý thuyết I. CHUẨN BỊ Vật liệu : 1 cuộn băng dính cách điện. 2 m dây điện một lõi. Dụng cụ Kìm cắt dây, kìm tuốt dây, tua vít. Thiết bị : 1 bộ đèn ống huỳnh quang hoàn chỉnh. 1 phích cắm điện. II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH: 1. Đọc và giải thích ý nghĩa các số liệu kĩ thuật 2. Quan sát, tìm hiểu cấu tạo và chức năng các bộ phận 3. Quan sát, tìm hiểu sơ đồ mạch điện của bộ đèn ống quỳnh quang 4. Quan sát sự mồi phóng điện và đèn phát sáng Cấu tạo ngoài của đèn ống huỳnh quang III. HƯỚNG DẪN THỰC HÀNH 1. Đọc và giải thích ý nghĩa các số liệu kĩ thuật: 220V: Điện áp định mức 10W: Công suất định mức của đèn dài 0.3m 2. Quan sát, tìm hiểu cấu tạo và chức năng các bộ phận: Đèn ống huỳnh quang Phát sáng Chấn lưu Tăng – giảm điện áp Ổn định dòng điện Tắc te Mồi phóng điện Đèn ống huỳnh quang Tắc te Chấn lưu điện cảm 3. Quan sát sơ đồ mạch điện đèn ống huỳnh quang: Nhận xét: Chấn lưu và tắcte được mắc với đèn ống huỳnh quang: Chấn lưu mắc nối tiếp với đèn ống huỳnh quang. Tắcte được mắc song song với đèn ống huỳnh quang.
