Công nghệ 8 Bài 57: Thực hành - Vẽ sơ đồ lắp mạch điện

  1. Tác giả: LTTK CTV
    Đánh giá: ✪ ✪ ✪ ✪ ✪

    Tóm tắt lý thuyết
    I. CHUẨN BỊ
    • Dụng cụ: thước kẻ .

    • Vật liệu : Giấy trắng khổ A4, bút chì
    II. NỘI DUNG THỰC HÀNH
    1. Phân tích sơ đồ nguyên lý mạch điện
    • Phân tích sơ đồ nguyên lí theo các nội dung câu hỏi sau :
      • Sơ đồ mạch điện trong bài 56 là sơ đồ nguyên lí hay lắp đặt ?

      • Nguồn điện trong các sơ đồ mạch điện trong bài 56 là nguồn điện xoay chiều hay nguồn điện một chiều ?

      • Cách vẽ nguồn điện?

      • Mạch điện có bao nhiêu phần tử ?

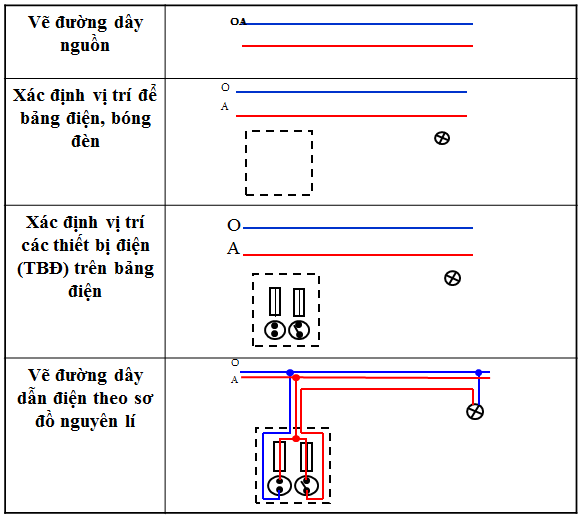

    2. Vẽ sơ đồ lắp đặt
    • Vẽ đường dây nguồn. Chú ý kí hiệu dây pha và dây trung tính .

    • Xác định các vị trí để bảng điện, bóng đèn .

    • Xác định các vị trí của các thiết bị đóng - cắt, bảo vệ và lấy điện trên bảng điện sao cho đẹp và hợp lí .

    • Nối đường dây dẫn điện theo sơ đồ nguyên lí thể hiện đúng mối liện hệ về điện giữa các phần tử trong mạch điện .

    • Kiểm tra sơ đồ theo nguyên lí
    [​IMG]

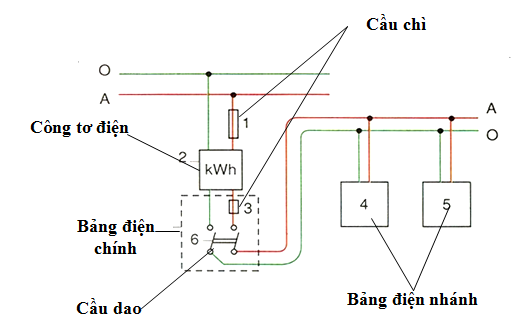

    Sự phân bố bảng điện trong mạng điện trong nhà

    III. TRÌNH TỰ THỰC HÀNH
    Vẽ sơ đồ lắp đặt mạch điện có 1 cầu chì, 1 ổ cắm, 1 công tắc 2 cực điều khiển 1 bóng đèn.

    1. Phân tích sơ đồ nguyên lí mạch điện
    [​IMG]

    Sơ đồ nguyên lí mạch điện

    • Có bao nhiêu phần tử trong mạch điện?
      • Các phần tử của mạch điện là: 2 cầu chì, 1 ổ cắm, 1 công tắc 2 cực, 1 bóng đèn sợi đốt, dây dẫn, nguồn điện xoay chiều.
    • Vị trí của các phần tử đó trong mạch điện.
      • Mạch gồm 2 nhánh song song: nhánh 1 có cầu chì, ổ cắm; nhánh 2 có cầu chì, công tắc, bóng đèn nối tiếp nhau.
    • Mối quan hệ điện giữa các phần tử đó.
    2. Vẽ sơ đồ lắp đặt
    • Vẽ đường dây nguồn.

    • Xác định vị trí các thiết bị điện của bảng điện và đồ dùng điện.

    • Vẽ đường dây dẫn điện theo sơ đồ nguyên lý.

    • Kiểm tra theo sơ đồ nguyên lý.
    [​IMG]
