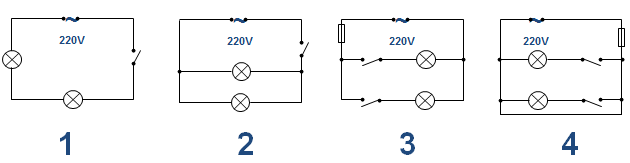

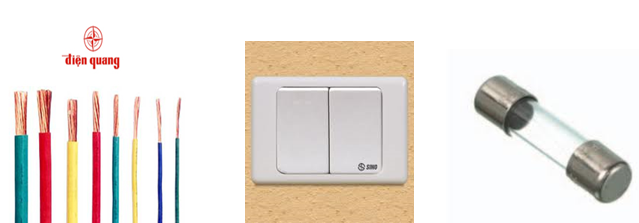

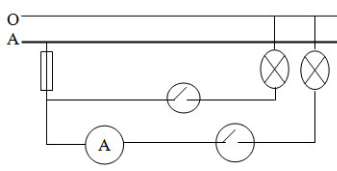

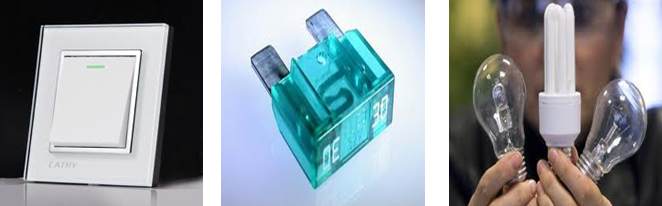

Tóm tắt lý thuyết 1. Thiết kế mạch điện là gì? Thiết kế mạch điện là quá trình tạo ra một mạch điện trước khi lắp đặt. Gồm những nội dung sau: Xác định nhu cầu sử dụng mạch điện Đưa ra các phương án mạch điện (vẽ sơ đồ nguyên lý) và lựa chọn phương án thích hợp Xác định những phần tử cần thiết để lắp điện Lắp thử và kiểm tra mạch điện 2. Trình tự thiết kế mạch điện Bước 1: Xác định mạch điện dùng để làm gì? Ví dụ: Lắp 1 mạch điện dùng 2 bóng đèn sợi đốt được điều khiển đóng – cắt riêng biệt để chiếu sáng bàn học và giữa phòng Bước 2: Đưa ra các phương án mạch điện (vẽ sơ đồ nguyên lý) và lựa chọn phương án thích hợp Kết quả: Để phù hợp điện áp : Chọn những bóng có điện áp định mức 220V. Để dùng cho đèn bàn : Dùng bóng có công suất 25W là vừa phải. Để chiếu sáng giữa phòng nên dùng bóng có công suất 60W hoặc 100W ( Tuỳ vào diện tích phòng ). Bước 3: Chọn thiết bị và đồ dùng điện thích hợp cho mạch điện Bước 4: Lắp thử và kiểm tra 3. Vận dụng Thiết kế mạch điện đơn giản ở bếp gia đình em? Bước 1: Thắp sáng bếp và dùng để nấu cơm Bước 2: Đưa ra phương án mạch điện Bước 3: Chọn thiết bị và đồ dùng điện Chọn dây điện: dây 20m Cấu chì hộp: 1 cái Bóng điện: 1 bóng 220v – 60W Ổ điện: 1 ổ ……….. Bài tập minh họa Bài 1: Tại sao cần phải thiết kế trước khi lắp đặt mạch điện ? Hướng dẫn giải Thiết kế mạch điện để lắp cho đúng, cho tiết kiệm, phù hợp với yêu cầu sử dụng. Quan sát thì không phân biệt được, phải đo mới biết. Bài 2: Công việc thiết kế mạch điện gồm những bước nào ? Hướng dẫn giải Bước 1: Xác định mạch điện dùng để làm gì? Xác định nhu cầu sử dụng Bước 2: Đưa ra các phương án thiết kế và lựa chọn phương án thích hợp Đưa ra các phương án Bước 3: Chọn thiết bị và đồ dùng điện thích hợp cho mạch điện. Lựa chọn phương án thích hợp Bước 4: Lắp thử và kiểm tra mạch điện có làm việc theo đúng mục đích thiết kế không? Xác định những phần tử cần thiết Bài 3: Vẽ sơ đồ nguyên lý của mạch điện cần chú ý những điểm gì ? Hướng dẫn giải Cần lưu ý những điểm sau : Mạch nguồn thường được vẽ nằm ngang. Vị trí của các thiết bị đóng - cắt, bảo vệ, lấy điện và đồ dùng điện. Vẽ đúng các kí hiệu điện. Công tắc vẽ ở trạng thái cắt mạch. Bài 4: Em hãy thiết kế một mạnh điện chiếu sáng theo yêu cầu của mình ? Hướng dẫn giải Sơ đồ nguyên lý mạch điện gồm : 1 cầu chì , 2 công tắc điều khiển 2 bóng đèn và 1 ampe kế .
