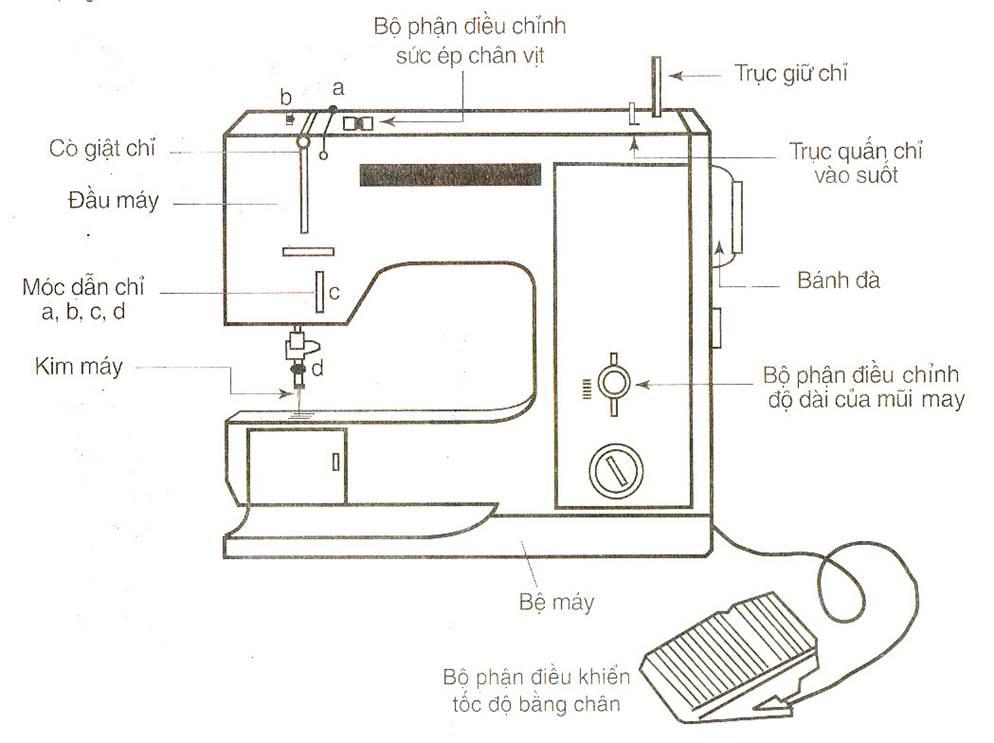

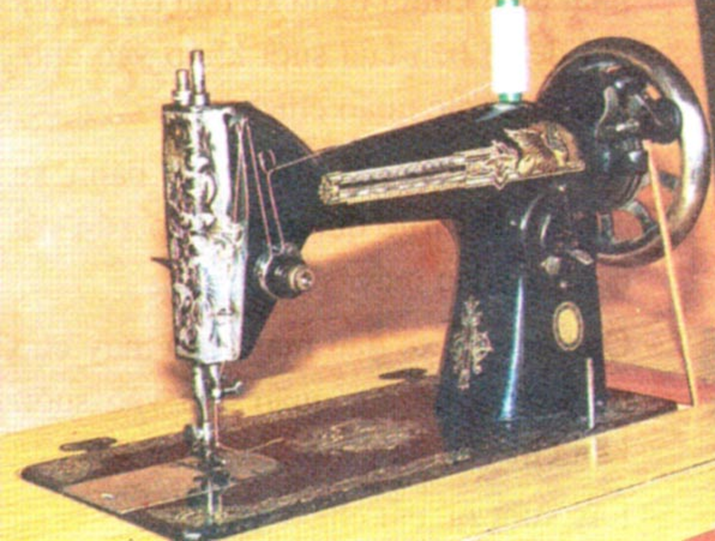

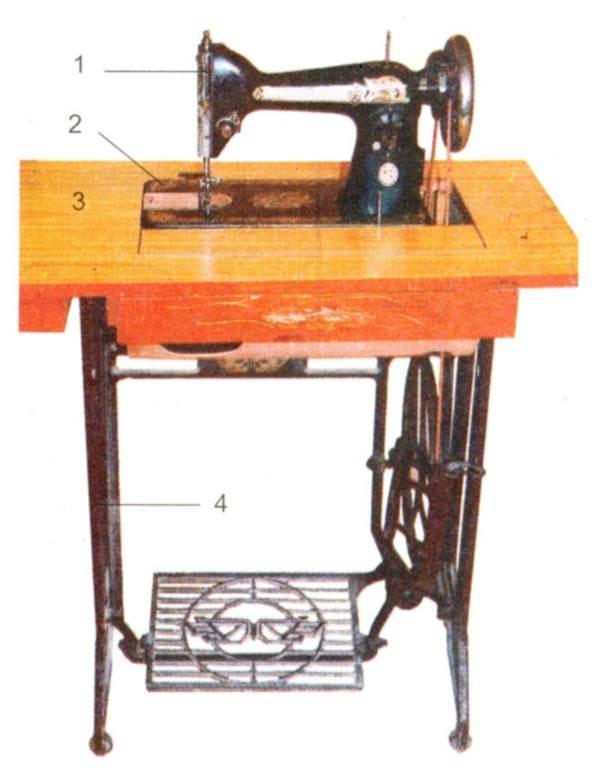

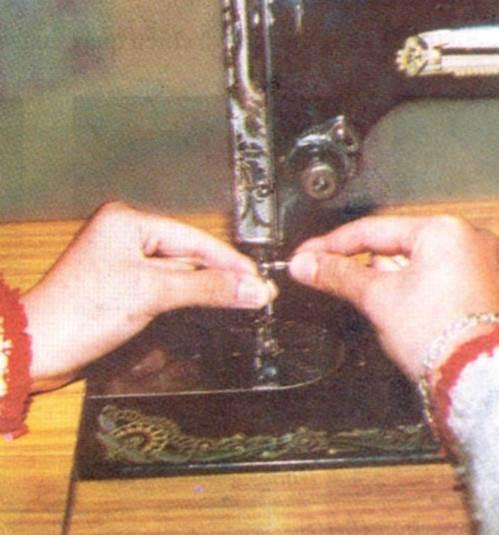

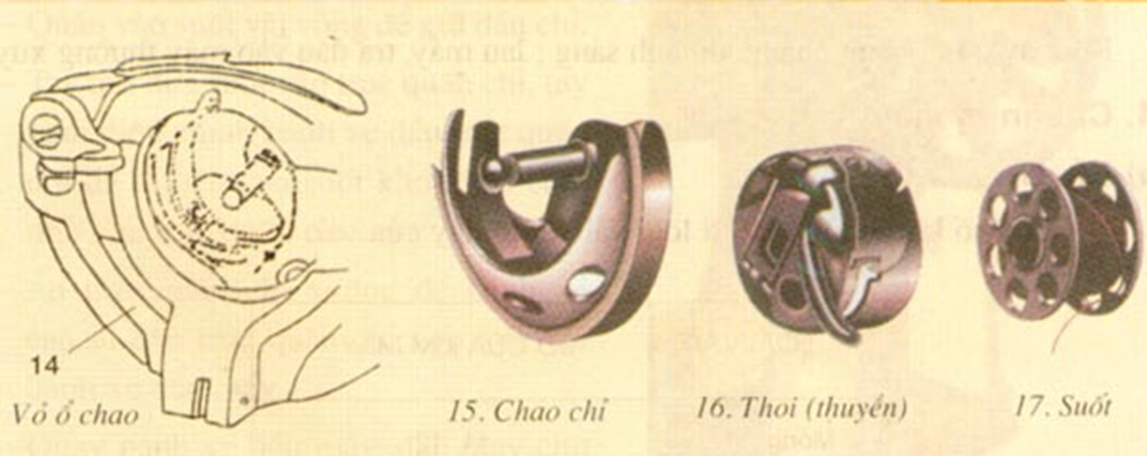

Tóm tắt lý thuyết I - CẤU TẠO CHUNG CỦA MÁY MAY 1. Các bộ phận chính a. Máy may đạp chân Hình 1. Máy may đạp chân (1) Đầu máy (2) Bệ máy (3) Bàn máy (4) Chân máy Đầu máy: có vỏ bằng gang, chứa các bộ phận chuyển động như trục khuỷu, thanh truyền (tay biên), cam, bánh xe nhỏ (bánh đà nhỏ), cánh tay đòn, trục kim. Bệ máy: gắn với đầu máy bằng bulông hay chốt; trên bệ máy có khoảng trống để lắp mặt nhật, mật nguyệt; dưới bệ máy đặt ổ trục chao, trục nâng bàn đưa bài. Bàn may: gắn với bệ máy bằng bản lề. Chân máy: có bàn đạp, tay biên nối bánh xe với bàn đạp, dây curoa nối bánh xe lớn ở chân máy (bánh đà lớn) với bánh xe nhỏ ở đầu máy (bánh xe nhỏ). b. Máy may chạy điện Hình 2. Máy may chạy điện Đầu máy: chứa các bộ phần chuyển động, động cơ. Từ động cơ có dây điện để cắm vào nguồn điện khi sử dụng và có dây điện gắn vào bộ phận điều khiển tốc độ bàn chân, dây curoa nối động cơ với bánh đà ở đầu máy. Bệ máy: gắn với đầu máy, dưới bệ máy đặt trục ổ chao, ổ chao trục nâng bàn đẩy vải... 2. Các bộ phận của máy may tham gia vào quá trình tạo mũi may Hình 3. Các bộ phận của máy may tham gia vào quá trình tạo mũi may Bộ phận kim và chỉ trên: (1) Kim máy (2) Trục kim (3) Ốc giữ kim (4) Cần giật chỉ (5) Móc dẫn chỉ (6) Trục cắm ống chỉ (7) Cụm điều chỉnh sức căng của chỉ Bộ phận ép chỉ: (8) Chân vịt (9) Trục chân vịt (10) Ốc trục và lò xo (11) Cần nâng và hạ chân vịt Bộ phận đẩy vải: (12) Bàn đẩy vải (răng cưa) (13) Ốc điều chỉnh bàn đẩy vải Bộ phận chỉ dưới: (14) Vỏ ổ chao (15) Chao chỉ (16) Thoi (thuyền) (17) Suốt II - SỬ DỤNG MÁY MAY Kê máy ở nơi bằng phẳng, đủ ánh sáng; lau máy, tra dầu vào máy thường xuyên. 1. Chuẩn bị máy a. Lắp kim Bảng 1. Chọn số kim phù hợp với loại vải và độ dày của vải Nới ốc giữ kim, đưa phần vát của chân kim áp vào trục kim, đẩy chân kim lên sát chốt trục kim, vặn chặt ốc lại. Hình 4. Lắp kim b. Quấn chỉ vào suốt Đặt ống chỉ vào trục cắm ống chỉ. Đưa sợi chỉ qua móc dẫn chỉ. Quấn vào suốt vài vòng để giữ đầu chỉ. Tay trái đưa suốt vào trục quấn chỉ, tay phải điều chỉnh bánh xe đầu trục quấn chỉ để lỗ bên của suốt khớp vào chốt nhỏ của trục quấn chỉ. Ấn trục quấn chỉ xuống để bánh xe cao su đầu trục quấn chỉ tiếp xúc với bánh xe đầu máy. Quay bánh xe đầu máy, đạp máy cho máy chạy để chỉ quấn đều vào suốt. Khi chỉ gần đầy suốt thì dừng lại. Lấy suốt ra, cắt chỉ. Hình 5. Quấn chỉ vào suốt c. Lắp suốt vào thoi Đưa suốt vào thoi, sợi chỉ ở phía trước (hình 6.a). Kéo chỉ qua khe me thoi và thoi (hình 6.b). Kéo chỉ để kiểm tra độ căng của chỉ và chiều quay của suốt trong thoi (hình 6.c). Hình 6. Lắp suốt vào thoi d. Lắp thoi suốt vào ổ chao Quay bánh xe ở đầu máy cho kim lên vị trí cao nhất. Mở mặt nhật ra, dùng ngón cái và ngón trỏ tay trái cầm vào bản lề của thoi, đưa thoi vào trục của ổ chao, ấn thoi suốt vào chốt chao cho đúng khớp, thả đầu chỉ ra ngoài, đậy mặt nhật lại. Hình 7. Lắp thoi suốt vào ổ chao e. Mắc chỉ trên Xâu chỉ vào kim máy. Đặt cuộn chỉ may vào trục giữ ống chỉ. Kéo dài sợi chỉ đi qua khe dẫn chỉ, vòng qua ốc đồng tiền kẹp chỉ, xâu qua lỗ của cần giật chỉ, qua móc dẫn chỉ xuống tới kim máy. Hình 8. Mắc chỉ trên f. Lấy chỉ dưới lên Tay trái giữ đầu chỉ trên, tay phải quay bánh xe ở đầu máy một vòng để chỉ trên quàng vào chỉ dưới, kéo căng sợi chỉ trên để chỉ dưới nổi lên trên (Hình 9.a). Rút chỉ dưới lên và đưa hai đầu chỉ ra phía sau, dưới chân vịt (Hình 9.b). Hình 9. Lấy chỉ dưới lên g. Bộ phận điều chỉnh độ dài mũi may Vị trí cần gạt chỉ cỡ mũi may lớn nhất (Hình 9.a). Vị trí cần gạt chỉ cỡ mũi may bằng không (Hình 9.b). Vị trí cần gạt chỉ khi may lại mũi (Hình 9.c). Hình 10. Bộ phận điều chỉnh độ dài mũi may 2. Tư thế ngồi may Chọn ghế vừa tầm, ngồi thẳng lưng, đầu hơi cúi, mắt nhìn vào trục kim; hai chân đặt lên bàn đạp, một chân đặt phía trước, một chân đặt lui về phía sau, cách chân trước 4÷5cm. 3. Vận hành máy a. Bắt đầu may Đặt vải xuống dưới chân vịt. Quay bánh xe để hạ trục kim cho kim đâm xuống vải ở vị trí bắt đầu đường may. Hạ cần chân vịt xuống, tay phải quay bánh xe ở đầu máy để lấy đà, đồng thời chân đạp lên bàn đạp tạo vòng quay đều đặn. b. Kết thúc may Quay bánh xe để kim ở vị trí cao nhất. Nâng cần chân vịt lên. Kéo nhẹ vải về phía bên trái với đoạn chỉ dài khoảng 5÷7cm; cắt 2 sợi chỉ (trên và dưới) gần sát vải. 4. Điều chỉnh mũi may a. Mũi may đúng tiêu chuẩn Hình 11. Mũi may chuẩn (1) Lớp vải trên (2) Lớp vải dưới (3) Chỉ trên (4) Chỉ dưới b. Điều chỉnh mũi may Bảng 2. Điều chỉnh mũi may III - BẢO DƯỠNG MÁY MAY 1. Giữ máy sạch sẽ Khi không sử dụng, nên cho máy vào trong bàn máy, dùng miếng vải phủ lên mặt bàn máy vừa đẹp, vừa bảo quản mặt bàn và hạn chế bụi vào máy. Thường xuyên lau chùi máy, gỡ xơ vải, chỉ vụn… trong máy. 2. Tra dầu vào máy Trước khi tra dầu, cần lấy vải sạch lau chùi các chỗ tra dầu để hạn chế bụi theo dầu vào các chi tiết. Tra dầu vào các vị trí quy định; đạp cho máy chạy vài vòng để dầu thấm đều vào các khớp trục máy. Lau sạch dầu còn vương vãi trên máy sau khi tra dầu.
