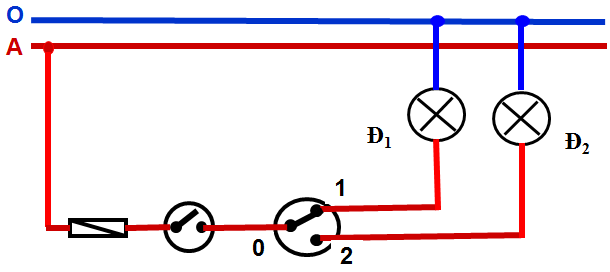

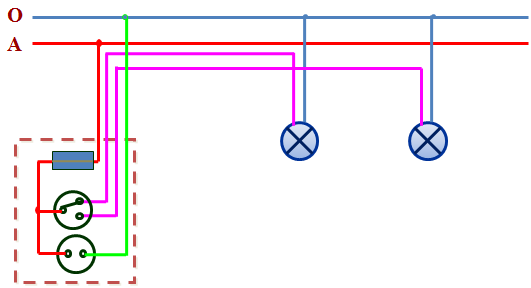

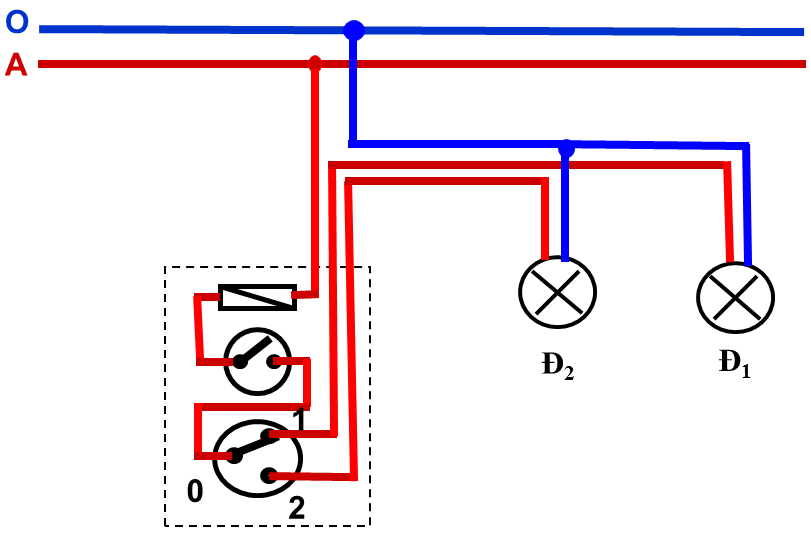

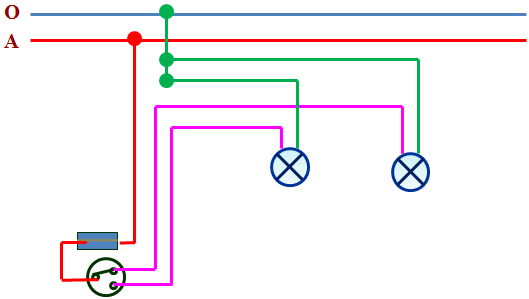

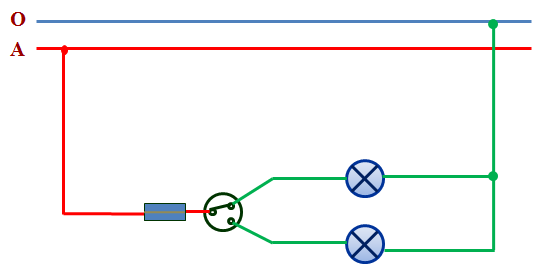

Tóm tắt lý thuyết I - DỤNG CỤ VẬT LIỆU, THIẾT BỊ 1. Vật liệu và thiết bị Bảng điện, công tắc 2 cực, công tắc 3 cực, cầu chì Bóng đèn, đui đèn Dây dẫn điện 2. Dụng cụ Kìm cắt dây Kìm tuốt dây Dao nhỏ (hoặc kéo ) Tua vít II - NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1. Vẽ sơ đồ lắp đặt a. Tìm hiểu sơ đồ nguyên lí Hình 1. Sơ đồ nguyên lí mạch điện một công tắc ba cực điều khiển hai đèn Tìm hiểu sơ đồ nguyên lí mạch điện một công tắc ba cực điều khiển hai đèn: Cực 1 công tắc 3 cực nối với đèn 1 Cực 2 công tắc 3 cực nối với đèn 2 Công tắc 2 cực dùng để đóng hoặc ngắt nguồn điện Nguyên tắc hoạt động mạch điện một công tắc ba cực điều khiển hai đèn: Khi công tắc 2 cực đóng lại và công tắc 3 cực được bật về vị trí 1 thì đèn 1 sáng Mạch điện một công tắc ba cực điều khiển hai đèn dùng để chuyển đổi thắp sáng luân phiên 2 đèn với nhau b. Vẽ sơ đồ lắp đặt Hình 2. Sơ đồ lắp đặt mạch điện một công tắc ba cực điều khiển hai đèn 2. Lập bảng dự trù dụng cụ, vật liệu và thiết bị Bảng 1. Bảng dự trù dụng cụ, vật liệu và thiết bị 3. Lắp đặt mạch điện Hình 3. Qui trình lắp đặt mạch điện một công tắc ba cực điều khiển hai đèn Quy trình lắp đặt mạch điện một công tắc ba cực điều khiển hai đèn gồm 5 bước: Bước 1. Vạch dấu Vạch dấu chính xác Kí hiệu riêng biệt cho lỗ luồn dây và lỗ bắt vít Bước 2. Khoan lỗ bảng điện Khoan chính xác Khoan lỗ bắt vít trước (Ø2), lỗ luồn dây sau (Ø5) Bước 3. Lắp thiết bị điện vào bảng điện Xác định các cực của công tắc Nối dây các thiết bị đóng cắt, bảo vệ trên bảng điện Lắp đặt các thiết bị điện vào bảng điện Bước 4. Nối dây mạch điện Lắp đặt dây dẫn từ bảng điện ra đèn Nối dây vào đui đèn Bước 5. Kiểm tra Kiểm tra sản phẩm đạt chuẩn Lắp đặt đúng theo sơ đồ Các mối nối đảm bảo an toàn điện, chắc và đẹp Mạch điện đảm bảo thông mạch Nối mạch điện vào nguồn điện và cho vận hành thử THAM KHẢO CÁCH VẼ KHÁC: Hình 4. Các cách vẽ sơ đồ lắp đặt mạch điện mạch điện một công tắc ba cực điều khiển hai đèn Bài tập minh họa Câu 1 Nêu cách đấu dây của công tắc 3 cực với 2 đèn? Gợi ý trả lời: Cách đấu dây của công tắc 3 cực với 2 đèn Cực 1 nối với đèn 1 Cực 2 nối với đèn 2 Cực 0 nối với công tắc 2 cực Câu 2 Mạch điện một công tắc ba cực điều khiển hai đèn dùng trong trường hợp nào? Gợi ý trả lời: Mạch điện này dùng để chuyển đổi thắp sáng luân phiên giữa 2 đèn. Câu 3 Quy trình lắp đặt mạch điện một công tắc ba cực điều khiển hai đèn gồm mấy bước, kể tên? Gợi ý trả lời: Quy trình lắp đặt mạch điện một công tắc ba cực điều khiển hai đèn gồm 5 bước: Bước 1. Vạch dấu Bước 2. Khoan lỗ bảng điện Bước 3. Lắp thiết bị điện vào bảng điện Bước 4. Nối dây mạch điện Bước 5. Kiểm tra
