    I- TỤ ĐIỆN
    1. Định nghĩa

    - Tụ điện là hệ 2 vật dẫn đặt gần nhau nhưng không tiếp xúc với nhau được ngăn cách nhau bằng một môi trường cách điện, 2 vật dẫn là 2 bản của tụ điện

    2. Tụ điện phẳng: là hai bản kim loại đặt song song và đối diện với nhau
    Ký Hiệu:

    3. Cách tích điện cho tụ
    - Bằng cách nối tụ với nguồn pin một chiều. Trong đó:
    + Cực dương cảu pin nối với một bản thì bản đó tích điện dương
    + Cực âm của pin nối với một bản thì bản đó tích điện âm
    => Tụ tích điện trái dấu

    4. Nhiệm vụ
    - Không cho dòng điện không đổi đi qua (dòng điện một chiều)
    - Tụ điện dùng để tích và phóng điện trong mạch điện.

    II- ĐIỆN DUNG CỦA TỤ ĐIỆN
    - Là đại lượng đặc trưng cho khả năng tích điện của tụ:
    \(C = \frac{Q}{U}\)
    Trong đó:
    + Q: điện tích trên bản tụ (C)
    + U: hiệu điện thế trên hai bản tụ
    Đơn vị: 1C/1V = F (Fara)
    Một số đơn vị khác:
    + mF = 10-3F
    + μF (micro Fara) = 10-6F
    + nF (nano Fara) = 10-9F
    + pF (pico Fara) = 10-12F
    - Công thức tính điện dung của tụ điện phẳng:
    \(C = \frac{{\varepsilon .S}}{{{{9.10}^9}.4\pi .d}}\).
    Trong đó:
    + S: là phần diện tích đối diện giữa 2 bản.
    + d: khoảng cách giữa hai bản tụ

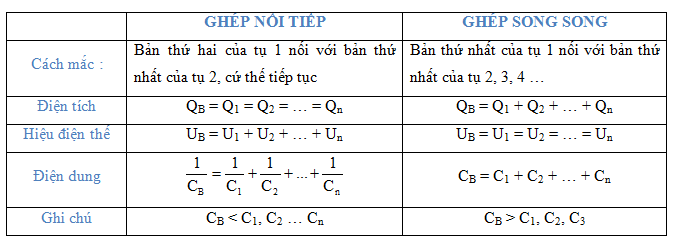

    III- GHÉP TỤ ĐIỆN

    IV- NĂNG LƯỢNG CỦA TỤ ĐIỆN (Năng lượng điện trường)
    - Khi tụ điện được tích điện thì giữa hai bản tụ có điện trường và trong tụ điện sẽ dự trữ một năng lượng. Gọi là năng lượng điện trường trong tụ điện.
    \(W = \frac{{Q.U}}{2} = \frac{{C.{U^2}}}{2} = \frac{{{Q^2}}}{{2C}}\)
