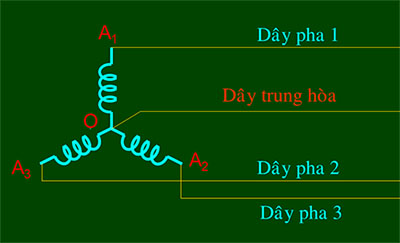

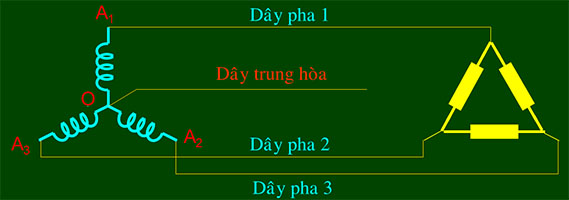

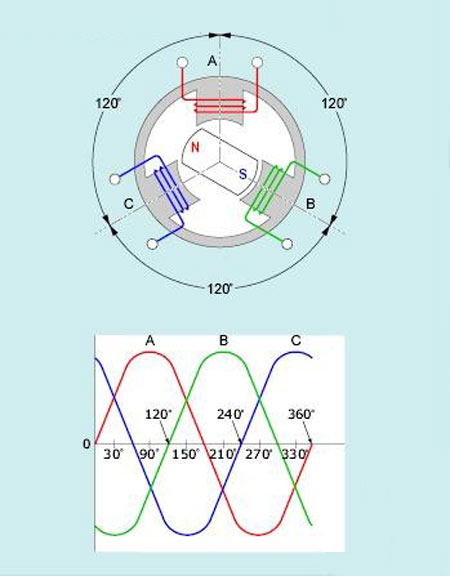

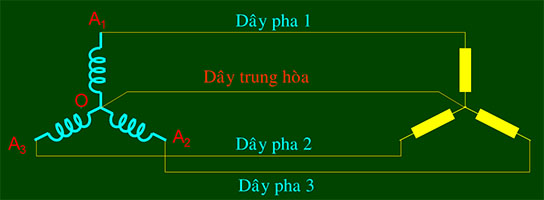

1. Máy phát điện xoay chiều một pha Máy phát điện xoay chiều một pha là một thiết bị để biến đổi cơ năng thành điện năng, hoạt động dựa trên hiện tượng cảm ứng điện từ (từ thông qua cuộn dây thay đổi sinh ra suất điện động cảm ứng). Cấu tạo Gồm hai bộ phận Phần cảm: là nam châm vĩnh cửu hoặc nam châm điện để tạo ra từ trường. Phần ứng: là các cuộn dây để sinh ra dòng điện. Một trong hai bộ phận trên có thể là bộ phận đứng yên (stato) hoặc quay (rôto) Với máy phát điện có công suất lớn thì rôto là phần cảm - gồm nhiều cặp cực, còn stato là phần ứng - gồm nhiều cuộn dây nối tiếp (hình vẽ trên). Hoạt động Giả sử máy phát điện có \(p\) cặp cực, sẽ có \(2p\) cuộn dây tương ứng. Rôto quay đều với tốc độ \(n\)(vòng/s) Khi đó, điện áp xoay chiều sinh ra có: Tần số: \(\boxed{f=n.p}\) Suất điện động cực đại: \(\boxed{E_0=\omega.N.BS}\) \(\omega=2\pi.f\) \(N\) là tổng số vòng dây, \(N=2p.N_0\)(\(N_0\) là số vòng dây của một cuộn) \(B\) là cảm ứng từ của nam châm (đơn vị T - testla) \(S\) là tiết diện của vòng dây (đơn vị m2) \(B.S\) là từ thông cực đại qua một vòng dây. Thí nghiệm phát điện đơn giản Stato của máy phát điện có 4 cặp cực (8 cuộn dây) 2. Máy phát điện xoay chiều ba pha Cấu tạo Gồm hai bộ phận chính: Stato: Ba cuộn dây giống hệt nhau, đặt lệch 1200 trên một khung tròn. Rôto: Là một nam châm điện có thể quay quanh trục của nó. Hoạt động Khi rôto quay đều với tốc độ góc \(\omega\), sinh ra 3 điện áp xoay chiều ở 3 cuộn dây đôi một lệch nhau \(120^0=\dfrac{2\pi}{3} rad\) Biểu thức: \(\begin{cases} e_1=E_0\sin(\omega t)\\ e_2=E_0\sin(\omega t+\dfrac{2\pi}{3})\\ e_2=E_0\sin(\omega t-\dfrac{2\pi}{3})\\ \end{cases}\) Điện áp này đặt vào mạch ngoài như nhau sẽ tạo ra ba dòng điện đôi một lệch pha \(\dfrac{2\pi}{3} \), gọi là dòng xoay chiều ba pha. Mô phỏng 3. Cách mắc điện 3 pha Đối với máy phát điện, hiện nay chỉ có một cách mắc hình sao: 3 đầu dây \(B_1,B_2,B_3\) chập lại tạo thành dây trung hòa; 3 dây pha là: \(A_1,A_2,A_3\). Điện áp giữa dây pha với dây trung hòa là: \(U_d\) Điện áp giữa hai dây pha là: \(U_p\) Mối liên hệ: \(U_d=\sqrt{3}U_p\) Đối với tải tiêu thụ, có 2 cách mắc: Theo hình sao hoặc theo hình tam giác. Tải tiêu thụ mắc hình sao Điện áp ở mỗi tải tiêu thụ bằng \(U_p\) Tải tiêu thụ mắc hình tam giác Điện áp ở mỗi tải tiêu thụ bằng \(U_d=\sqrt{3}U_p\)
Nếu máy phát điện xoay chiều có p cặp cực, rôto quay với vận tốc n vòng/giây thì tần số dòng điện phát ra là \(f = \frac{np}{60}.\) \(f = np.\) \(f =\frac{np}{2} .\) \(f = 2np.\)
Về cấu tạo máy phát điện xoay chiều, mệnh đề nào sau đây đúng? Phần tạo ra từ trường là phần ứng. Phần tạo dòng điện là phần ứng. Phần tạo ra từ trường luôn quay. Phần tạo ra dòng điện luôn đứng yên.
Điều nào sau đây là sai khi nói về máy dao điện một pha? Rôto có thể là phần cảm hoặc phần ứng. Phần quay gọi là rôto, phần đứng yên gọi là stato. Phần cảm tạo ra từ trường, phần ứng tạo ra suất điện động. Phần cảm tạo ra dòng điện, phần ứng tạo ra từ trường.
Chọn câu trả lời không đúng khi nói về máy dao điện một pha: Máy dao điện một pha hoạt động dựa trên hiện tượng cảm ứng điện từ. Máy phát điện là thiết bị biến đổi điện năng thành cơ năng. Mỗi máy phát điện đều có hai bộ phận chính là phần cảm và phần ứng. Một trong các cách tạo ra suất điện động cảm ứng trong máy phát điện là tạo ra từ trường quay và các vòng dây đặt cố định.
Trong các máy dao điện một pha, các cuộn dây của phần cảm và phần ứng đều quấn trên các lõi thép kĩ thuật điện nhằm: làm cho các cuộn dây phần ứng không toả nhiệt do hiệu ứng Jun-lenxơ. làm cho các cuộn dây phần cảm có thể tạo ra từ trường xoáy. tăng cường từ thông cho chúng. từ thông qua các cuộn dây phần cảm và phần ứng biến thiên điều hoà theo thời gian.
Máy dao điện một pha có rôto là phần ứng và máy phát điện xoay chiều ba pha giống nhau ở điểm nào sau đây? Đều có phần ứng quay, phần cảm cố định. Đều có bộ góp điện để dẫn điện ra mạch ngoài. Đều có nguyên tắc hoạt động dựa trên hiện tượng cảm ứng điện từ. Trong mỗi vòng quay của rôto, suất điện động của máy đều biến thiên tuần hoàn hai lần.
Với máy phát điện xoay chiều chỉ có một cặp cực, thì để tạo dòng điện tần số f, rôto của máy phải quay với tần số bằng f. bằng f/2. bằng 2f. bằng f chia cho số cặp cực trên stato.
Phát biểu nào sau đây đúng với máy phát điện xoay chiều? Biên độ của suất điện động phụ thuộc vào số cặp cực của nam châm. Tần số của suất điện động phụ thuộc vào số vòng dây của phần ứng. Dòng điện cảm ứng chỉ xuất hiện ở các cuộn dây của phần ứng. Cơ năng cung cấp cho máy được biến đổi hoàn toàn thành điện năng.
Dòng điện xoay chiều ba pha là hệ thống ba dòng điện xoay chiều, gây bởi ba suất điện động có cùng tần số, cùng biên độ và lệch nhau về pha là \(3\pi.\) \(\frac{2\pi}{3}.\) \(\frac{\pi}{3}.\) \(\frac{3\pi}{2}.\)
