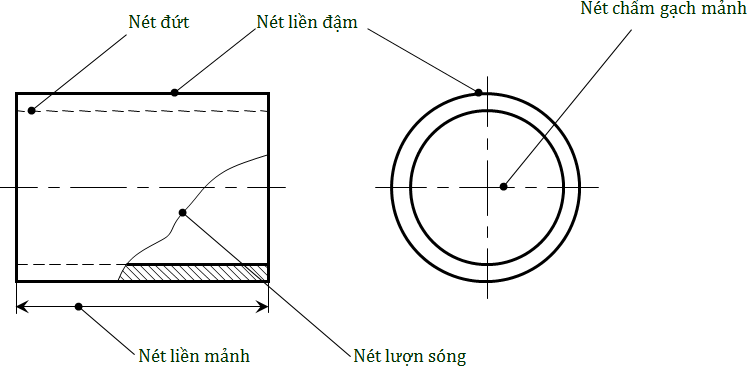

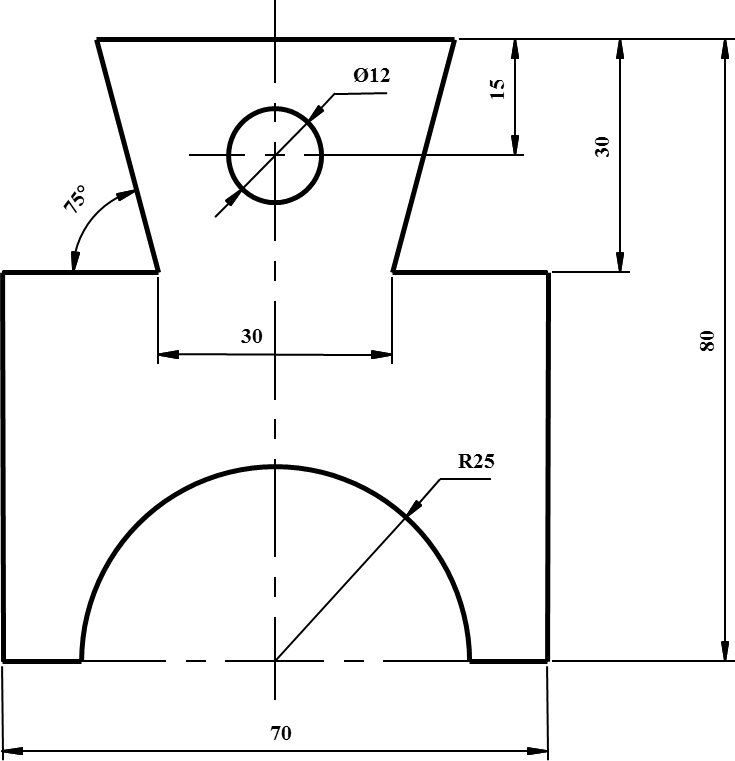

Tóm tắt lý thuyết I. Khổ giấy Có 05 loại khổ giấy, kích thước như sau: A0: 1189 x 841(mm) A1: 841 x 594 (mm) A2: 594 x 420 (mm) A3: 420 x 297 (mm) A4: 297 x 210 (mm) Quy định khổ giấy để thống nhất quản lí và tiết kiệm trong sản xuất Các khổ giấy chính được lập ra từ khổ giấy A0 Hình 1. Các khổ giấy chính Mỗi bản vẽ đều có khung vẽ và khung tên. Khung tên được đặt ở góc phải phía dưới bản vẽ Hình 2. Khung vẽ và khung tên II. Tỷ lệ Tỷ lệ là tỷ số giữ kích thước dài đo được trên hình biểu diễn của vật thể và kích thước thực tương ứng đo được trên vật thể đó. Có 03 loại tỷ lệ: Tỷ lệ 1:1 – tỷ lệ nguyên hình Tỷ lệ 1:X – tỷ lệ thu nhỏ Tỷ lệ X:1 – tỷ lệ phóng to III. Nét vẽ 1. Các loại nét vẽ Nét liền đậm: A1: đường bao thấy A2: Cạnh thấy Nét liền mảnh: B1: đường kích thước B2: đường gióng B3: đướng gạch gạch trên mặt cắt Nét lượn sóng: C1: đường giới hạn một phần hình cắt Nét đứt mảnh: F1: đường bao khuất, cạnh khuất Nét gạch chấm mảnh: G1: đường tâm G2: đường trục đối xứng Hình 3. Các loại nét vẽ 2. Chiều rộng nét vẽ 0,13; 0,18; 0,25; 0,35; 0,5; 0,7; 1,4 và 2mm. Thường lấy chiều rộng nét đậm bằng 0,5mm và nét mảnh bằng 0,25mm. IV. Chữ viết 1. Khổ chữ Khổ chữ: (h) là giá trị được xác định bằng chiều cao của chữ hoa tính bằng mm. Có các khổ chữ: 1,8; 2,5; 14; 20mm Chiều rộng: (d) của nét chữ thường lấy bằng 1/10h 2. Kiểu chữ Thường dùng kiểu chữ đứng hoặc nghiêng 750 Hình 4. Kiểu chữ V. Ghi kích thước Hình 5. Ghi kích thước 1. Đường kích thước Vẽ bằng nét liền mảnh, song song với phần tử được ghi kích thước. 2. Đường gióng kích thước Vẽ bằng nét liền mảnh thường kẻ vuông góc với đường kích thước, vượt quá đường kích thước một đoạn ngắn. 3. Chữ số kích thước Chỉ trị số kích thước thực (khoảng sáu lần chiều rộng nét). 4. Ký hiệu: \(\varnothing ,R\)
