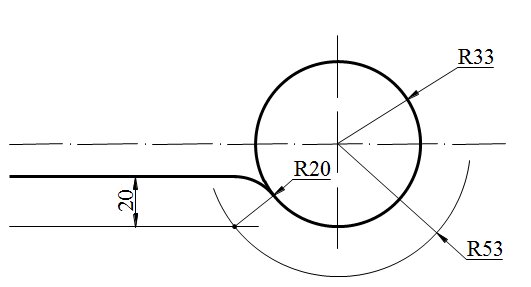

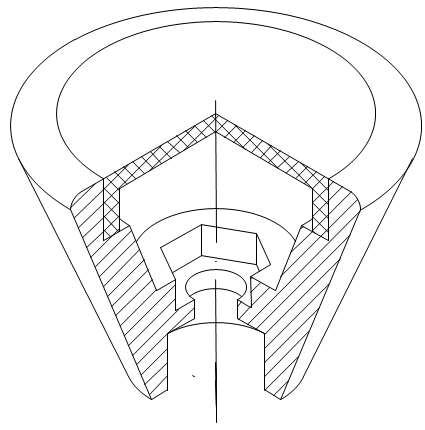

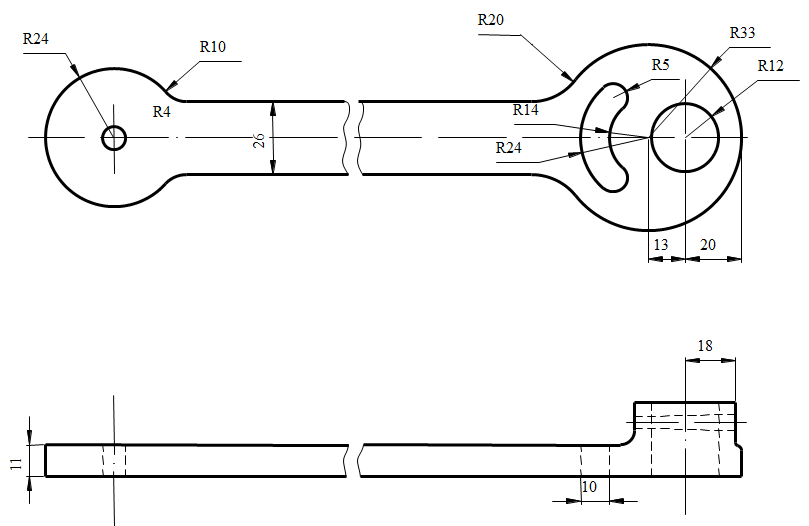

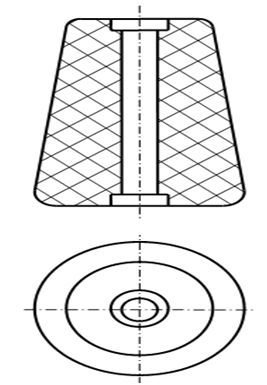

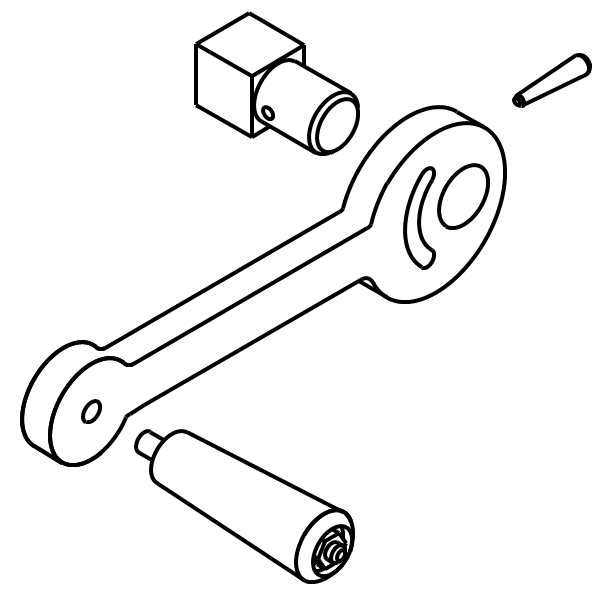

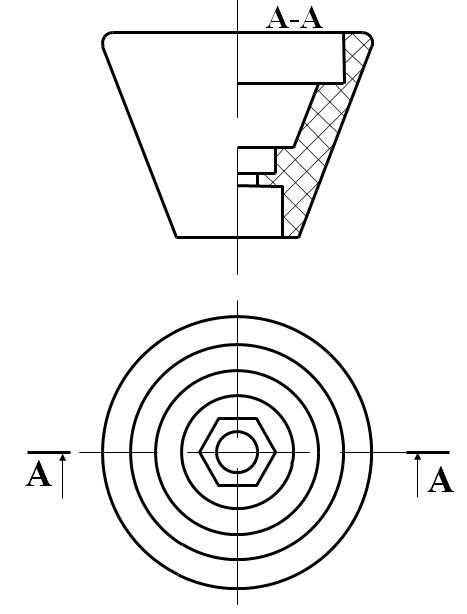

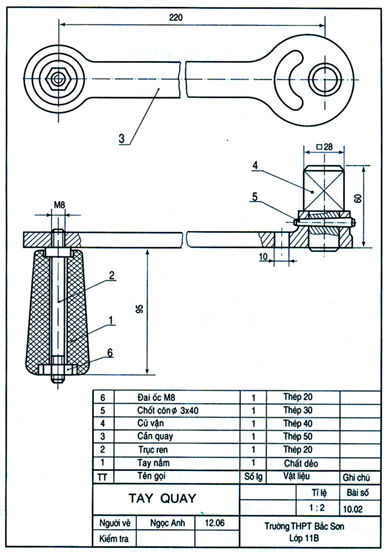

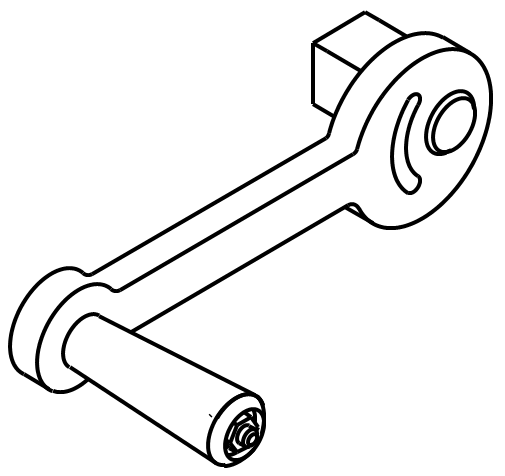

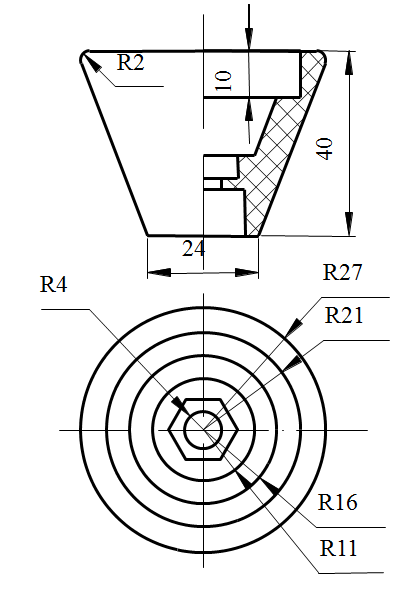

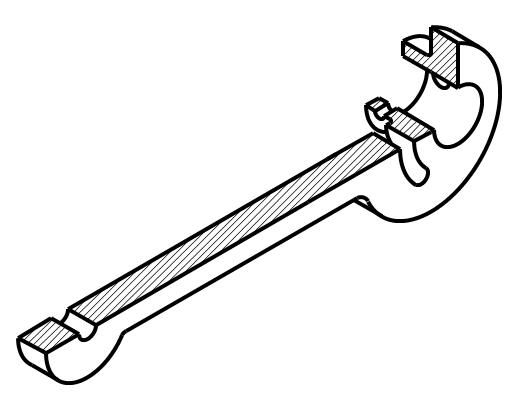

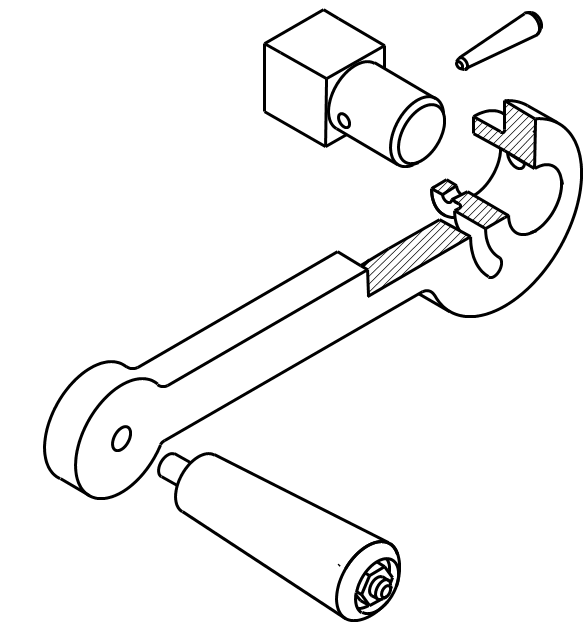

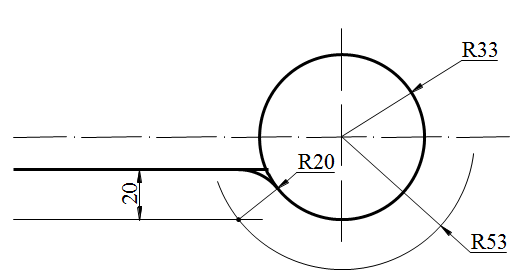

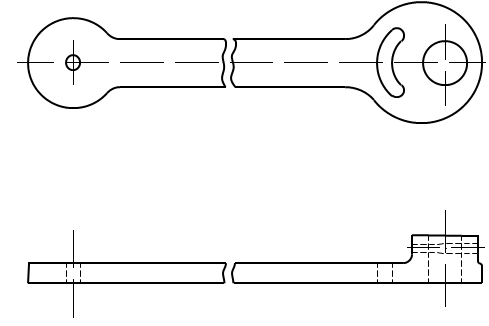

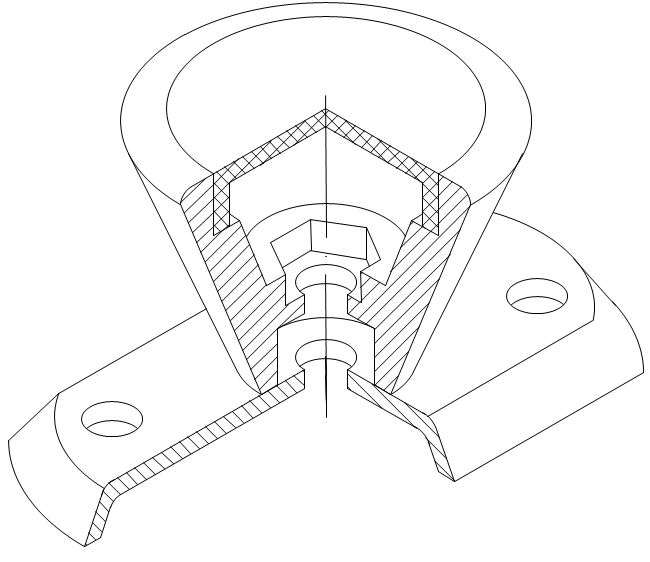

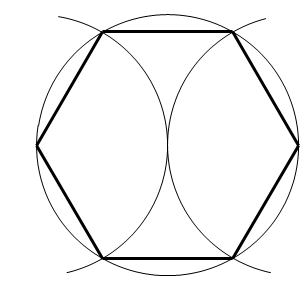

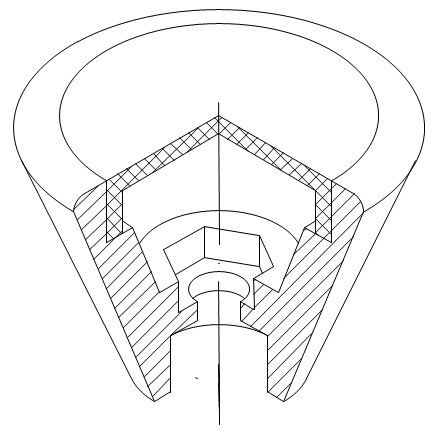

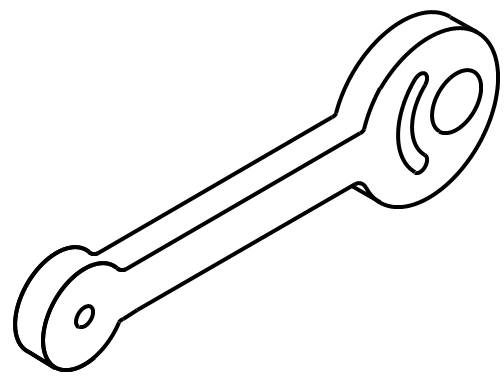

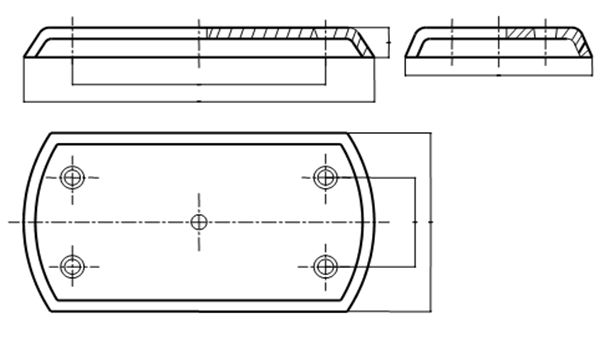

Tóm tắt lý thuyết I.Chuẩn bị Dụng cụ vẽ. Giấy vẽ. II. Nội dung thực hành Vẽ tách chi tiết từ bản vẽ lắp (có thể dùng vật mẫu). III. Các bước thực hành Bước 1: Chuẩn bị: Đọc và phân tích bản vẽ để hiểu rõ hình dáng, kích thước, công dụng của chi tiết. Bản vẽ lắp nắm cửa Bản vẽ lắp tay quay Bước 2: Lập bản vẽ chi tiết. Phân tích kết cấu và hình dạng chi tiết, chọn phương án biểu diễn. Vẽ tách chi tiết tấm ốp Vẽ tách chi tiết tay nắm Chọn hình chiếu chính thể hiện hình dạng đặc trưng của chi tiết. Chọn hình cắt, mặt cắt sao cho phù hợp diễn tả được hình dạng cấu tạo bên trong của chi tiết. Ghi kích thước. Vẽ nối tiếp một đoạn thẳng với đường tròn bằng 1 cung tròn có bán kính cho trước: Vẽ rãnh cong: Vẽ hình lục giác:
