Công nghệ 11 Bài 18: Thực hành Lập quy trình công nghệ chế tạo một chi tiết đơn giản trên máy tiện

  1. Tác giả: LTTK CTV
    Đánh giá: ✪ ✪ ✪ ✪ ✪

    Tóm tắt lý thuyết
    I. Chuẩn bị
    • Chuẩn bị chi tiết mẫu hoặc đề bài và bản vẽ chi tiết cần chế tạo

    • Chuẩn bị các dụng cụ và vật liệu cần thiết cho bài thực hành: bút chì, thước kẻ, êke, giấy vẽ…
    II. Nội dung thực hành
    • Tìm hiểu chi tiết cần chế tạo

    • Xây dựng quy trình công nghệ chế tạo chi tiết

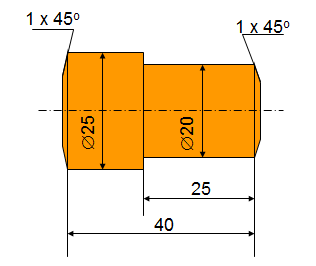

    Ví dụ: Lập quy trình công nghệ chế tạo một chi tiết chốt cho trên hình vẽ 18.1

    [​IMG]

    1. Tìm hiểu chi tiết cần chế tạo
    • Chi tiết được làm bằng thép có dạng hình trụ tròn xoay, gồm hai phần có đường kính và chiều dài khác nhau

    • Hai đầu có vát mép
    2. Cấu tạo của chốt cửa:
    • Có 2 khối hình trụ tròn xoay với 2 bậc có chiều chiều dài và đường kính khác nhau.
      • Đường kính: 20 và 25 mm.

      • Hai đầu côn có kích thước: 1x45o

      • Chiều dài cả hai khối: 40 mm được chia làm 2 phần: phần ngắn 15 mm và phần dài 25 mm.
    • Vật liệu chế tạo: bằng thép.
    3. Lập quy trình công nghệ chế tạo
    Bước 1: Chọn phôi

    • Chọn vật liệu đảm bảo thoả mãn độ bền theo yêu cầu sử dụng

    • Đường kính phôi phải lớn hơn đường kính lớn nhất của chi tiết, chiều dài phôi phải lớn hơn chiều dài chi tiết

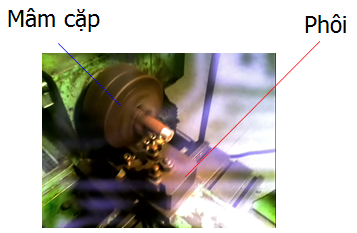

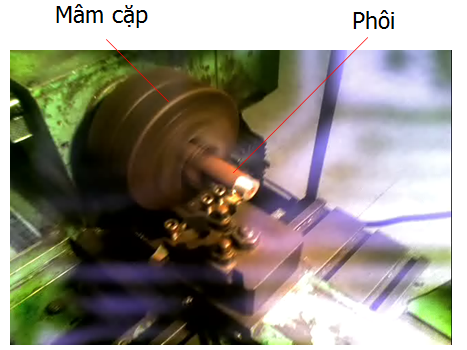

    Bước 2: Lắp phôi lên mâm cặp của máy tiện

    [​IMG]

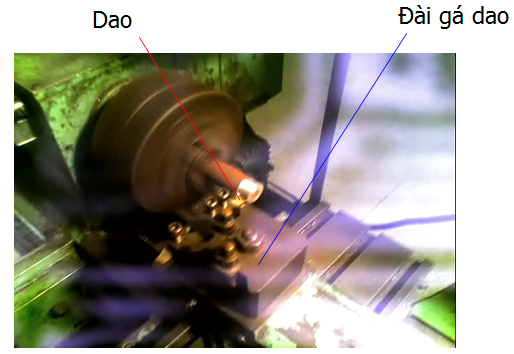

    Bước 3: Lắp dao lên đài gá dao của máy tiện

    [​IMG]

    Bước 4: Tiện (khoả) mặt đầu

    [​IMG]

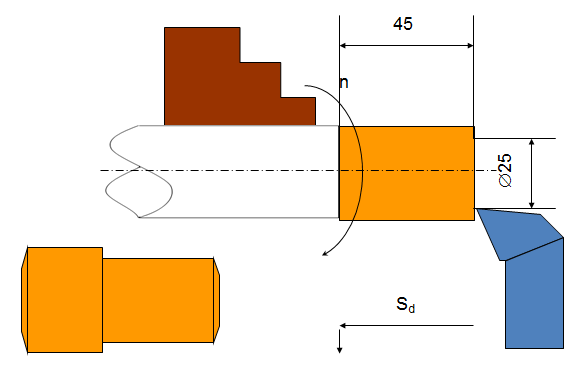

    Bước 5: Tiện phần trụ \(\emptyset \) 25, dài 45mm

    [​IMG]

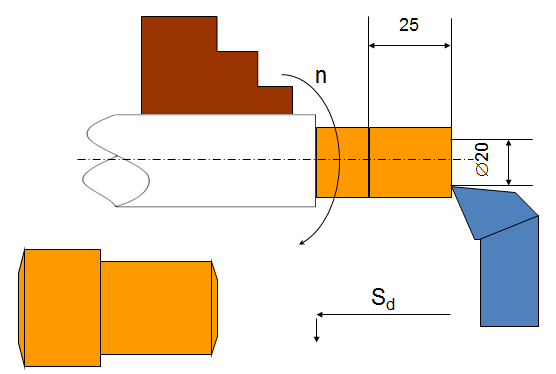

    Bước 6: Tiện trụ \(\emptyset \) 20 dài 25mm

    [​IMG]

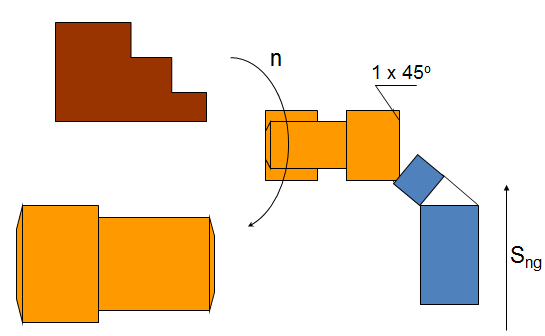

    Bước 7: Vát mép 1×450

    [​IMG]

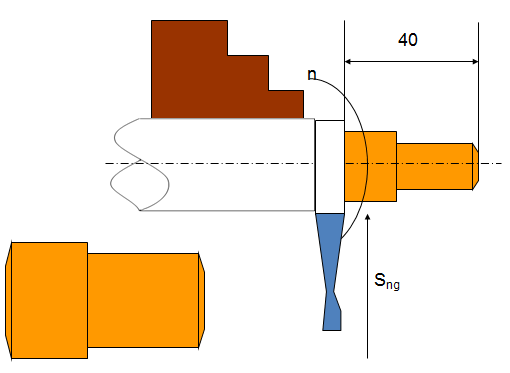

    Bước 8: Cắt đứt đủ chiều dài 40mm

    [​IMG]

    Bước 9: Đảo đầu, vát mép 1×45o

    [​IMG]


    Bài tập minh họa
    Lập quy trình công nghệ chế tạo chi tiết sau:
    [​IMG]

    Hướng dẫn giải
    1. Tìm hiểu chi tiết cần chế tạo

    • Chi tiết được làm bằng thép có dạng hình trụ tròn xoay, gồm ba phần có đường kính và chiều dài khác nhau

    • Hai đầu có vát mép
    2. Lập quy trình công nghệ chế tạo
    Bước 1: Chọn phôi

    • Chọn vật liệu đảm bảo thoả mãn độ bền theo yêu cầu sử dụng

    • Đường kính phôi phải lớn hơn đường kính lớn nhất của chi tiết (>20mm), chiều dài phôi phải lớn hơn chiều dài chi tiết (>30mm)
    Bước 2: Lắp phôi lên mâm cặp của máy tiện

    [​IMG]

    Bước 3: Lắp dao lên đài gá dao của máy tiện

    [​IMG]

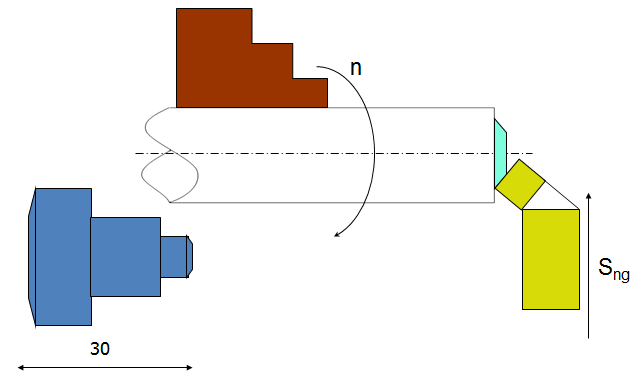

    Bước 4: Tiện (khoả) mặt đầu

    [​IMG]

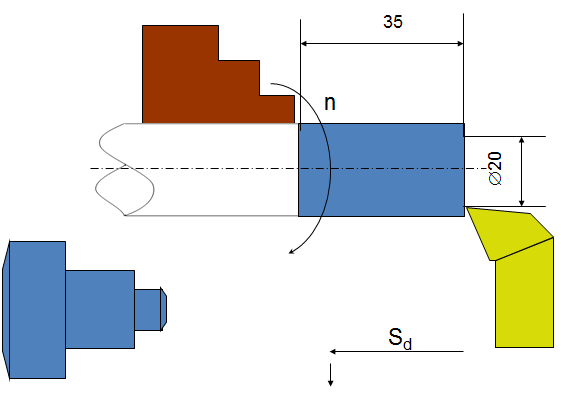

    Bước 5: Tiện phần trụ \(\emptyset \) 20, dài 35mm

    [​IMG]

    Bước 6: Tiện trụ \(\emptyset \) 15 dài 20mm

    [​IMG]

    Bước 7: Tiện trụ \(\emptyset \)10 dài 5mm

    [​IMG]

    Bước 8: Vát mép 1×45o

    [​IMG]

    Bước 9: Cắt đứt đủ chiều dài 30mm

    [​IMG]

    Bước 10: Đảo đầu, vát mép 1×45o

    [​IMG]
