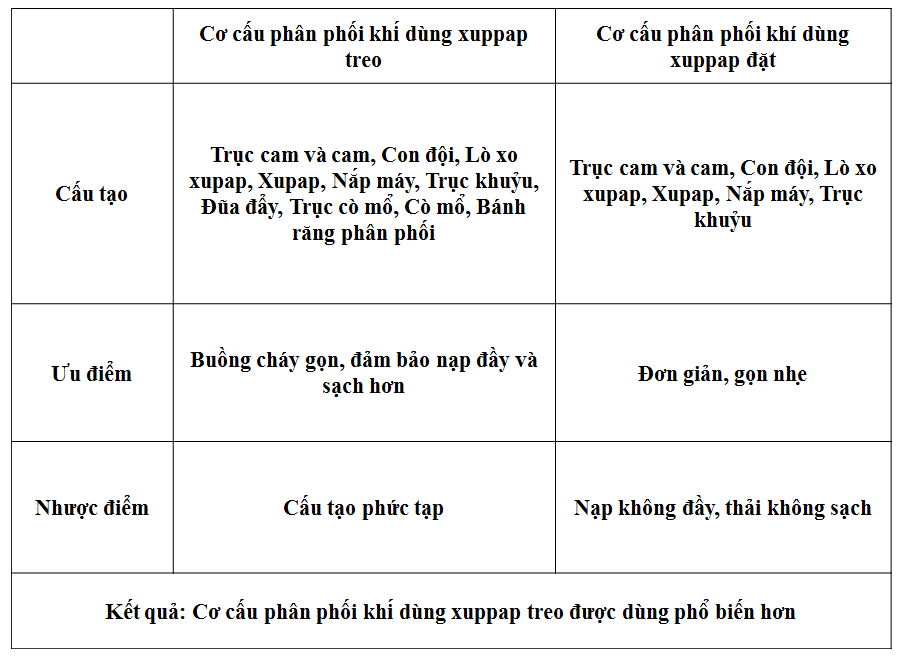

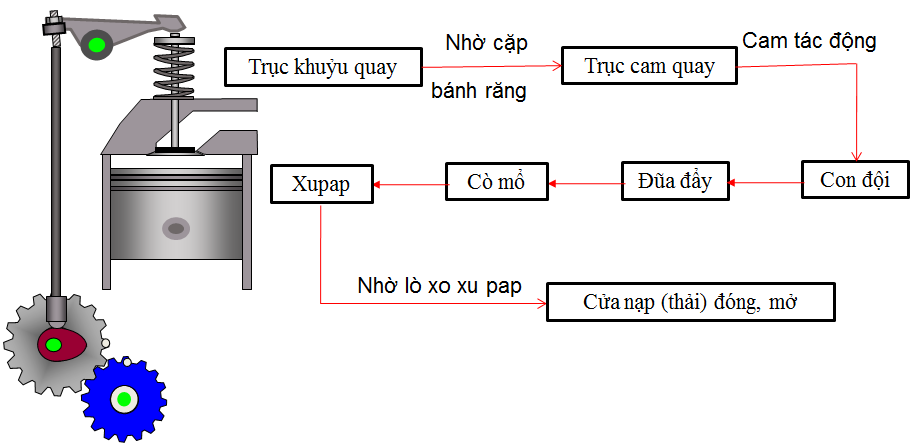

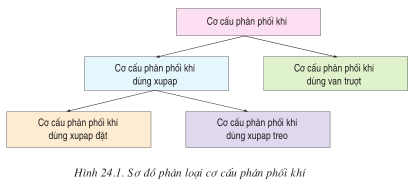

Tóm tắt lý thuyết I, Nhiệm vụ và phân loại. 1. Nhiệm vụ Đóng mở các cửa nạp thải đúng lúc để động cơ thực hiện quá trình nạp khí mới vào xilanh và thải khí đã cháy trong xilanh ra ngoài. 2. Phân loại Cơ cấu phân phối khí dùng van trượt Cơ cấu phân phối khí dùng xupáp đặt. Cơ cấu phân phối khí dùng xupáp treo. II. Cơ cấu phân phối khí dùng xupáp 1. Cấu tạo Cơ cấu phối khí dùng xupáp treo Cơ cấu phối khí dùng xupáp đặt 1) Trục cam và cam; 2) Con đội; 3) Lò xo xupáp; 4) Xupáp; 5) Nắp máy; Cơ cấu phân phối khí dùng xupáp treo. Xupáp đóng mở được dẫn động bằng một cam, con đội, đũa đẩy, cò mổ, lò xo xupáp. Trục cam được dẫn động nhờ trục khuỷu, nhờ cặp bánh răng phân phối. Cơ cấu phân phối khí dùng xupáp đặt. Mỗi xupáp được dẫn động bằng một cam, con đội, lò xo xupáp. Kết luận: Trong động cơ 4 kì số vòng quay của trục cam bằng ½ số vòng quay trụ khuỷu. Cơ cấu phân phối khí dùng xupáp treo là cơ cấu phân phối khí mà xupáp được lắp trên nắp máy. Cơ cấu phân phối khí dùng xupáp đặt là cơ cấu phân phối khí mà xupáp được lắp trên thân máy. 2. Nguyên lý làm việc (Phân phối khí của động cơ 4 kì) Khi động cơ hoạt động, bánh răng trục khuỷu quay,nhờ bánh răng trung gian làm bánh răng trục cam và vấu cam quay: Mở cửa khí: khi vấu cam tác dụng vào con đội, thông qua đũa đẩy làm cần bẩy quay quanh trục, ép lò xo đẩy xupáp mở cửa hút (hoặc cửa xả) Đóng cửa khí: khi vấu cam trượt qua đáy con đội, lò xo giản ra, xupáp đi lên đóng cửa hút(hoặc cửa xả). Đồng thời thông qua cần bẩy, đũa đẩy ép con đội xuống tì lên mặt cam. Nguyên lý làm việc của cơ cấu xupap treo: Nguyên lý làm việc của cơ cấu xupap đặt: Bài tập minh họa Bài 1: So sánh cấu tạo của cơ cấu phân phối khí xupap đặt và cơ cấu phân phối khí xupap treo. Hướng dẫn giải:
