Công nghệ 11 Bài 31: Thực hành Tìm hiểu cấu tạo của động cơ đốt trong

  1. Tác giả: LTTK CTV
    Đánh giá: ✪ ✪ ✪ ✪ ✪

    Tóm tắt lý thuyết
    I. Chuẩn bị
    • Động cơ đốt trong nguyên chiếc và các bộ phận, chi tiết của động cơ đã tháo rời.

    • Một số tranh ảnh, băng hình về các loại động cơ đốt trong, đầu video, màn hình,.

    • Vở ghi, giấy viết.

    • Giẻ lau, xà phòng.
    II. Nội dung thực hành
    • Quan sát, nhận dạng động cơ đốt trong nguyên chiếc.

    • Quan sát, nhận dạng một số chi tiết, bộ phận của động cơ đốt trong.
    III. Các bước tiến hành
    1. Quan sát, nhận dạng động cơ đốt trong nguyên chiếc
    • Quan sát hình dạng, kích thước và sự bố trí các bộ phận bên ngoài.

    • Dựa vào một số đặc trưng để nhận biết động cơ đốt trong :
      • Xác định loại nhiên liệu bằng cách quan sát trên lắp máy động cơ lắp vòi phun hay bugi.

      • Xác định số xilanh bằng cách đếm số vòi phun hoặc số bugi.

      • Nếu vỏ ngoài thân xilanh và nắp máy không có cánh tản nhiệt thì động cơ đó làm mát bằng nước.
    • Đọc các thông số ghi trên nhãn máy.

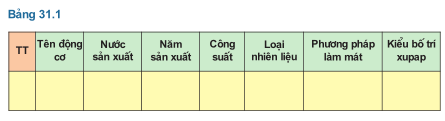

    • Ghi vào giấy hoặc vở theo mẫu bảng 31.1.
    [​IMG]

    2. Quan sát, nhận dạng một số chi tết, bộ phận của động cơ đốt trong.

    Quan sát, nhận biết tên gọi và xác định nhiệm vụ của một số chi tiết, bộ phận.

    Xác định các chi tiết, bộ phận đó thuộc cơ cấu hệ thống nào của động cơ đốt trong.

    Ghi kết quả nhận biết vào giấy hoặc vở theo mẫu bảng 31.2.

    • Thân máy và nắp máy: Dùng để lắp các cơ cấu và hệ thống của động cơ
    [​IMG]



    • Cơ cấu trục khuỷu, thanh truyền

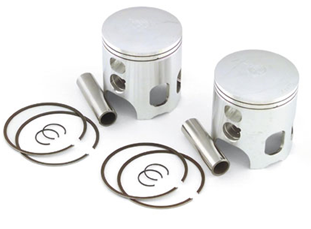

      • Pittông:
        [​IMG]
        [​IMG]

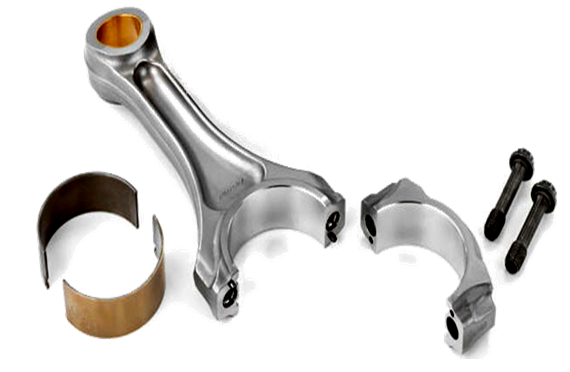

      • Thanh truyền:
        [​IMG]

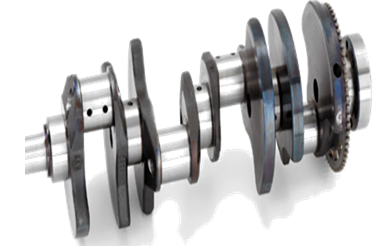

      • Trục khuỷu:
        [​IMG]
    • Cơ cấu phân phối khí:

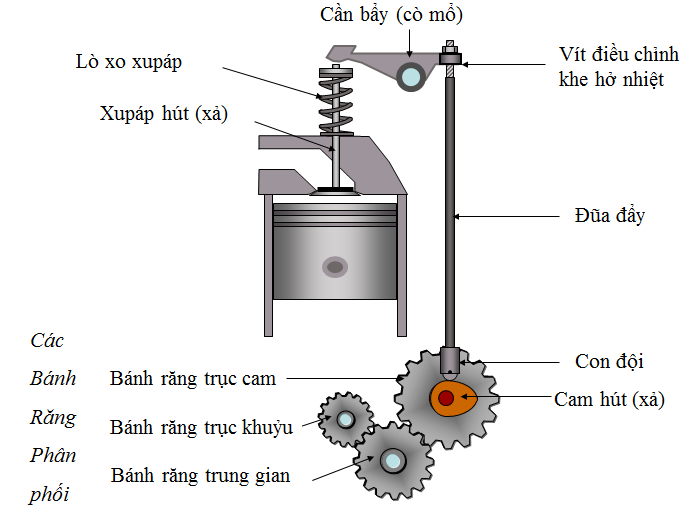

      • Cơ cấu phối khí dùng xupáp treo :
        [​IMG]

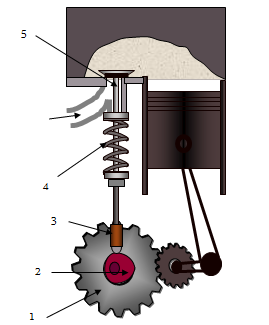

      • Cơ cấu phối khí dùng xupáp đặt:
        [​IMG]


    • Hệ thống bôi trơn:

    • Hệ thống làm mát:

    • Hệ thống nhiên liệu

    • Hệ thống đánh lửa
    Kết quả thực hành: Bảng 31.2

    [​IMG]
