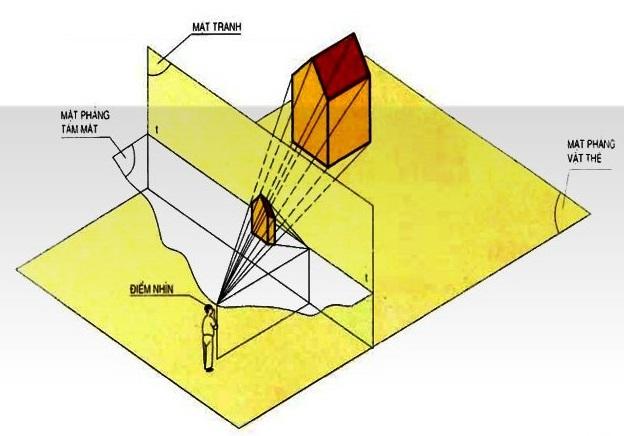

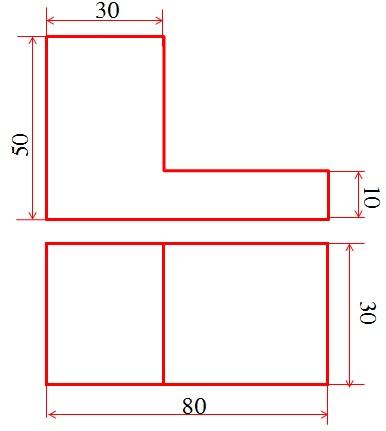

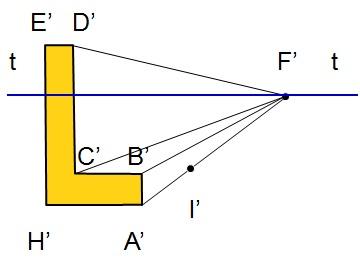

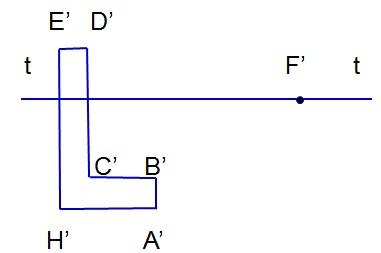

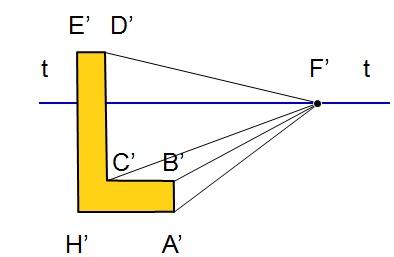

Tóm tắt lý thuyết I - KHÁI NIỆM Hình 1. Hình chiếu phối cảnh hai điểm tụ của ngôi nhà Nhật xét hình 1: Các viên gạch và cửa sổ càng ở xa càng nhỏ lại Các đường thẳng trong thực tế song song với nhau và không song song với mặt phẳng hình chiếu lại có xu hướng gặp nhau tại 1 điểm. Điểm này người ta gọi là điểm tụ 1. Hình chiếu phối cảnh là gì? a. Khái niệm Hình chiếu phối cảnh là hình biểu diễn được xây dựng bằng phép chiếu xuyên tâm. b. Cách xây dựng Hình 2. Hệ thống xây dựng hình chiếu phối cảnh Cách xây dựng hình chiếu phối cảnh của vật thể: Mặt phẳng nằm ngang trên đó đặt vật thể là mặt phẳng vật thể Tâm chiếu là mắt người quan sát Mặt phẳng nằm ngang đi qua điểm nhìn gọi là mặt phẳng tầm mắt Mặt phẳng thẳng đứng tưởng tượng được gọi là mặt phẳng hình chiếu hay mặt tranh Mặt phẳng tầm mắt cắt mặt tranh theo một đường thẳng gọi là đường chân trời Thực hiện phép chiếu để có hình chiếu phối cảnh: Hình 3. Hệ thống thực hiện phép chiếu để có hình chiếu phối cảnh Từ tâm chiếu kẻ các đường nối với các điểm của vật thể Từ hình chiếu của tâm chiếu trên đường chân trời kẻ các đường tương ứng (thuộc mặt tranh) Các đường tương ứng cắt nhau tại các điểm. Nối các điểm được hình chiếu phối cảnh của vật thể trên mặt phẳng hình chiếu Đặc điểm của hình chiếu phối cảnh: Là tạo cho người xem ấn tượng về khoảng cách xa gần của các vật thể giống như khi quan sát thực tế. 2. Ứng dụng của hình chiếu phối cảnh Đặt cạnh các hình chiếu vuông góc trong các bản vẽ thiết kế kiến trúc và xây dựng Biểu diễn các công trình có kích thước lớn: Nhà cửa, đê đập, cầu đường, . . . 3. Các loại hình chiếu phối cảnh Có 2 loại hình chiếu phối cảnh: Hình chiếu phối cảnh 1 điểm tụ và hình chiếu phối cảnh 2 điểm tụ Hình chiếu phối cảnh 1 điểm tụ: Đặc điểm : Mặt tranh song song một mặt của vật thể Ứng dụng: Trong thiết kế nội thất Hình 4. Hình chiếu phối cảnh 1 điểm tụ Hình chiếu phối cảnh 2 điểm tụ: Đặc điểm : Mặt tranh không song song với mặt nào của vật thể Ứng dụng: Thiết kế phối cảnh công trình Hình 5. Hình chiếu phối cảnh 2 điểm tụ II - PHƯƠNG PHÁP VẼ PHÁC HÌNH CHIẾU PHỐI CẢNH Bài tập: Vẽ hình chiếu phối cảnh 1 điểm của vật thể sau: Hình 6. Các hình chiếu của vật thể Bước 1. Vẽ đường nằm ngang t - t làm đường chân trời Hình 7. Vẽ đường chân trời Bước 2. Chọn F’ làm điểm tụ trên t - t Hình 8. Vẽ điểm tụ Bước 3. Vẽ lại hình chiếu đứng của vật thể Hình 9. Vẽ hình chiếu đứng của vật thể Bước 4. Nối các điểm trên hình chiếu đứng với điểm F’ Hình 10. Xác định các điểm trên hình chiếu đứng Bước 5. Trên đoạn nối từ hình chiếu đứng đến F’ lấy một điểm để xác định chiều rộng của vật thể. Từ điểm đó kẻ các đường song song với các cạnh của vật thể Hình 11. Xác định chiều rộng của vật thể Bước 6. Nối các điểm tìm được thì ta được hình chiếu phối cảnh của vật thể vẽ phác Hình 12. Vẽ hình chiếu phối cảnh của vật thể Bước 7. Tô đậm các cạnh thấy của vật thể và hoàn thiện hình chiếu phối cảnh đã xây dựng Hình 13. Tô đậm các cạnh thấy của vật thể Hình 14. Hình dạng của vật thể Chú ý: Muốn thể hiện mặt bên nào của vật thể thì chọn điểm tụ F’ về phía bên đó của hình chiếu đứng Khi F’ ở vô cùng, các tia chiếu song song nhau, hình chiếu nhận được có dạng hình chiếu trục đo của vật thể
