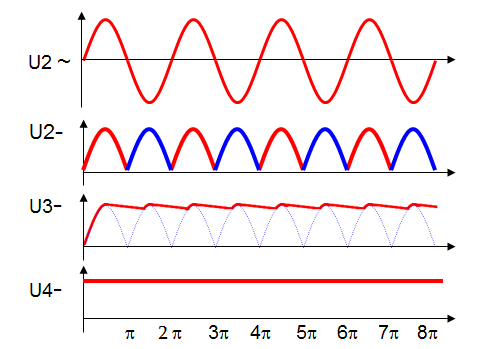

Tóm tắt lý thuyết I. Chuẩn bị 1. Dụng cụ, vật liệu (cho một nhóm học sinh) Đồng hồ vạn năng : 1 chiếc Biến áp nguồn : 1 chiếc Điốt tiếp mặt: 4 chiếc(mắc hình cầu) Bộ lọc hình Pi :1 bộ Ổn áp dùng IC 7812: 1 chiếc 2. Những kiến thức liên quan Linh kiện bán dẫn và IC Khái niệm về mạch điện tử - chỉnh lưu - nguồn một chiều Thiết kế mạch điện tử đơn giản Điốt bán dẫn: Loại tiếp điểm: Diện tích tiếp xúc p-n rất nhỏ : cho dòng điện rất nhỏ đi qua => dùng để tách sóng và trộn tần. Loại tiếp mặt: Diện tích tiếp xúc p-n lớn: cho dòng điện lớn đi qua=> dùng để chỉnh lưu(nắn dòng điện xoay chiều thành dòng điện một chiều). Loại ổn áp (điôtzêne): dùng để ổn định điện áp một chiều Vi mạch tổ hợp: IC (Integrated Circuit) IC tương tự (tuyến tính) dùng để khuếch đại, tạo dao động, ổn áp, thu phát sóng vô tuyến điện,giải mã cho tivi màu..... IC số (logic) dùng trong các thiết bị tự động, thiết bị xung số,trong máy tính điện tử.... Mạch chỉnh lưu: Để biến đổi điện xoay chiều thành điện một chiều Chỉnh lưu một nửa chu kì (nửa sóng) Chỉnh lưu cả chu kì (cả sóng): Chỉnh lưu hình tia: dùng 2 điốt tiếp mặt Chỉnh lưu cầu: dùng 4 điốt tiếp mặt II. Nội dung và quy trình thực hành 1. Các bước thực hành Bước 1: Quan sát tìm hiểu các linh kiện trong mạch thực tế. Bước 2: Vẽ sơ đồ nguyên lý của mạch điện trên. Bước 3: Cắm dây nguồn vào nguồn điện xoay chiều. 2. Xử lý số liệu Dùng đồng hồ vạn năng đo các thông số sau đó ghi vào mẫu báo cáo. Điện áp của hai đầu cuộn dây sơ cấp của biến áp nguồn U1. Điện áp của hai đầu cuộn dây thứ cấp của biến áp nguồn U2. Điện áp của đầu ra của mạch lọc U3. Điện áp của đầu ra của mạch ổn áp U4. Mẫu báo cáo thực hành Họ và tên:………………………… Lớp 12…… Sơ đồ nguyên lý Kết quả đo Nhận xét, kết luận: Tỉ số của biến áp nguồn:………………………………………………………………………….. Trị số hiệu dụng và trị số đỉnh của điện áp xoay chiều ở cuộn thứ cấp của biến áp nguồn: …………………………………………………………………………………………………
