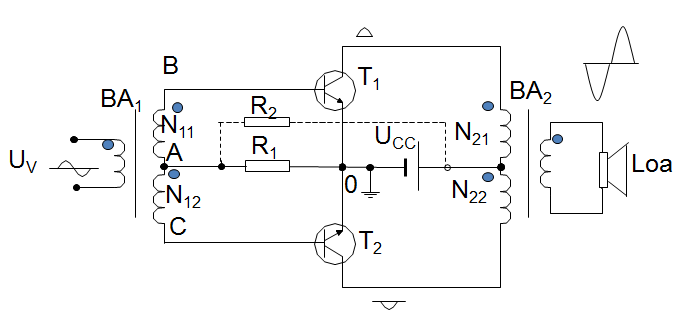

Tóm tắt lý thuyết I. Chuẩn bị 1. Dụng cụ, vật liệu (cho một nhóm học sinh) Mạch khuếch đại âm tần đã lắp sẵn. Có bản vẽ sơ đồ nguyên lí mạch khuếch đại âm tần phóng to. Nguồn một chiều tương ứng với mạch đã lắp sẵn. Micro và loa 2. Những kiến thức liên quan Bài 4: Linh kiện bán dẫn và IC Bài 18: Máy tăng âm II. Nội dung và quy trình thực hành 1. Quy trình thực hành Bước 1. Tìm hiểu nguyên lí của mạch theo bản vẽ Khuếch đại đẩy kéo có biến áp Hình 18.3: Sơ đồ mạch đẩy kéo song song có biến áp Vẽ sơ đồ nguyên lí vào mẫu báo cáo thực hành Giải thích hoạt động của sơ đồ mạch. Bước 2. Nhận biết linh kiện trên mạch lắp ráp theo sơ đồ nguyên lí. Căn cứ vào bản vẽ nguyên lí và bảng mạch, chỉ ra được những linh kiện tương ứng của sơ đồ. T1, T2 R1,R2 BA1, BA2 Diod Đ Đấu nguồn cung cấp Ucc+, Ucc- Tín hiệu vào, tín hiệu ra Điền các linh kiện và thông số của chúng vào mẫu báo cáo Số lượng Trị số Kí hiệu Chức năng làm việc Bước 3 . Cấp nguồn điện cho mạch hoạt động, kiểm tra sự làm việc của mạch. Cấp nguồn. Quan sát hiện tượng làm việc của mạch Nhận xét tín hiệu ra loa được khuếch đại ra loa. Mẫu báo cáo thực hành MẠCH KHUẾCH ĐẠI ÂM TẦN Họ và tên: …………………………………….. Lớp: …………………………………………... Sơ đồ nguyên lý mạch khuếch đại âm tần Vẽ sơ đồ nguyên lý mạch khuếch đại âm tần. Bảng kí hiệu, số liệu kỹ thuật các linh kiện trong sơ đồ. Đánh giá kết quả thực hành.
