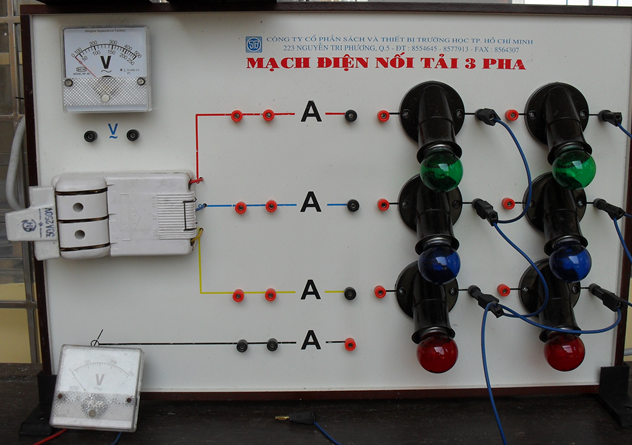

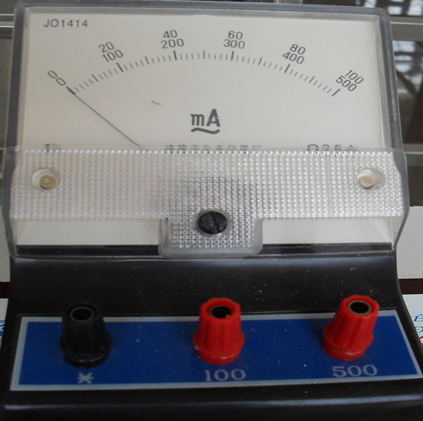

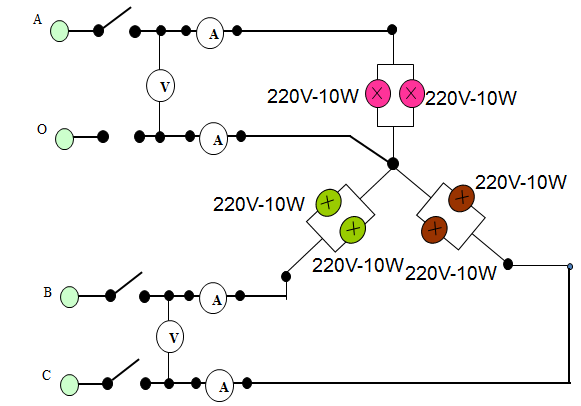

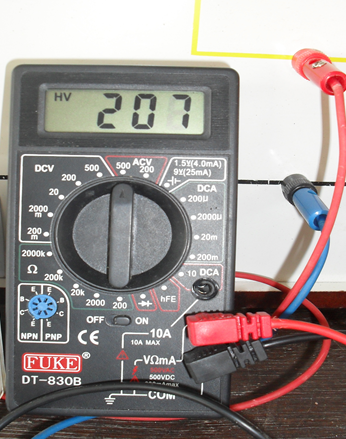

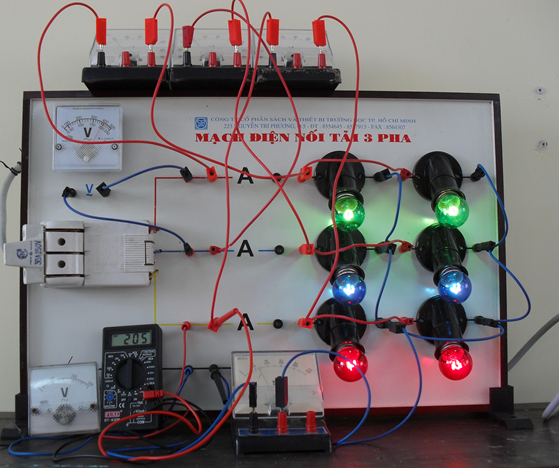

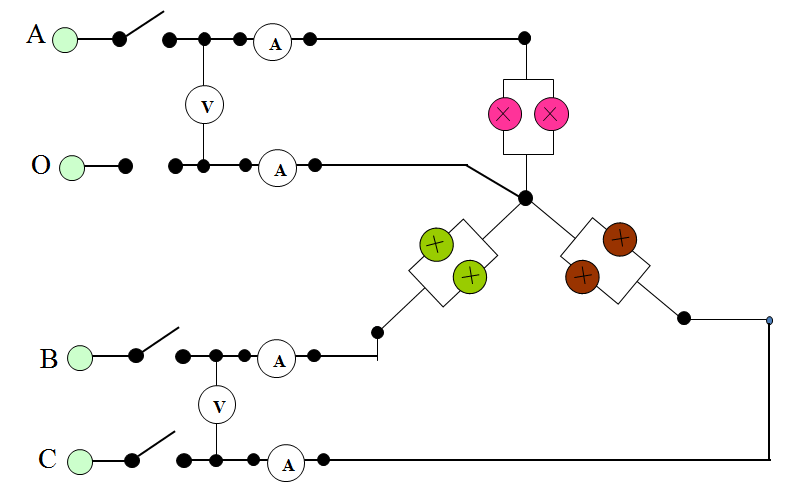

Tóm tắt lý thuyết I. Chuẩn bị 1. Dụng cụ, vật liệu (cho một nhóm học sinh) Bảng đã lắp sẵn 6 bóng đèn Cầu dao ba pha 30A 6 bóng đèn sợi đốt 10W – 220V Các cọc nối dây Các dây nối Đồng hồ đo điện áp dây ( Vôn kế) Đồng hồ đo điện áp pha ( Vôn kế) Ampe kế xoay chiều Đồng hồ đo vạn năng 2. Những kiến thức liên quan Cách nối tải ba pha hình sao và hình tam giác Các quan hệ giữa đại lượng dây và pha của mạch điện ba pha II. Nội dung và quy trình thực hành Bước 1: Tìm hiểu các dụng cụ đo. Tìm hiểu các dụng cụ đo: Am pe kế,vôn kế. Bước 2: Quan sát và tìm hiểu bảng thực hành. Quan sát cách bố trí các tải trên bảng thực hành. Bước 3: Nối tải thành hình tam giác. Thực hành nối tải một pha gồm hai bóng đèn mắc nối tiếp. Thực hành nối tải ba pha thành hình tam giác và giải thích cách nối đã thực hiện Bước 4: Nối tải thành hình sao có dây trung tính. Thực hiện nối tải một pha gồm hai bóng đèn mác song song. Thực hiện nối tải ba pha thành hình sao có dây trung tính và giải thích cách nối III. Nối tải hình sao có dây trung tính vào nguồn điện ba pha Nối 6 bóng đèn 220v – 10w thành hình sao có dây trung tính vào nguồn ba pha có điện áp 220v/380v Bước 1: Vẽ sơ đồ nguyên lý mạch điện thực hành Sơ đồ đấu dây Bước 2: Nối dây mạch điện Bước 3: Đo điện áp và đo dòng điện Bước 4: Tính dòng điện và điện áp Dựa vào số liệu ghi trên bóng đèn, áp dụng công thức: \(P = U.I\) Để tính dòng điện I \(I = \frac{P}{U}\) Tải ba pha đối xứng: \({I_o} = 0\)
