Công nghệ 8 Bài 10: Bài thực hành - Đọc bản vẽ chi tiết đơn giản có hình cắt

  1. Tác giả: LTTK CTV
    Đánh giá: ✪ ✪ ✪ ✪ ✪

    Tóm tắt lý thuyết
    I. Chuẩn bị
    • Thước, ê ke, compa, bút chì, tẩy

    • SGK, vở ghi.
    II. Nội dung thực hành
    [​IMG]

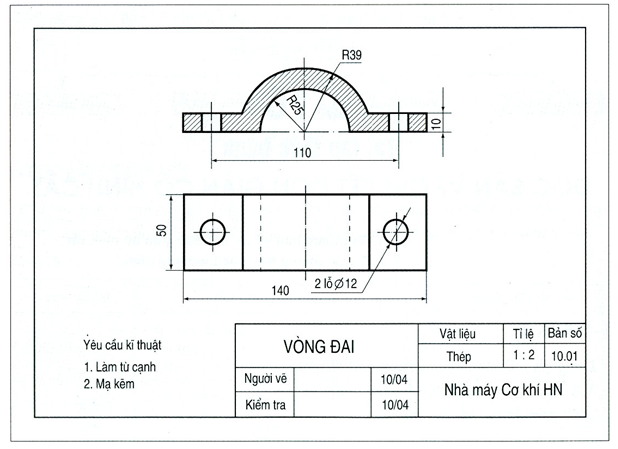

    Bản vẽ chi tiết vòng đai

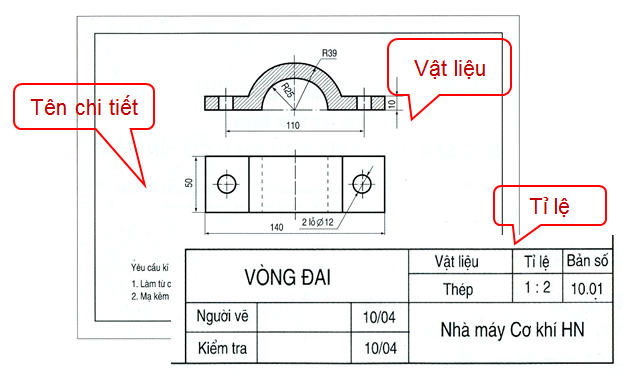

    1. Đọc khung tên.
    [​IMG]

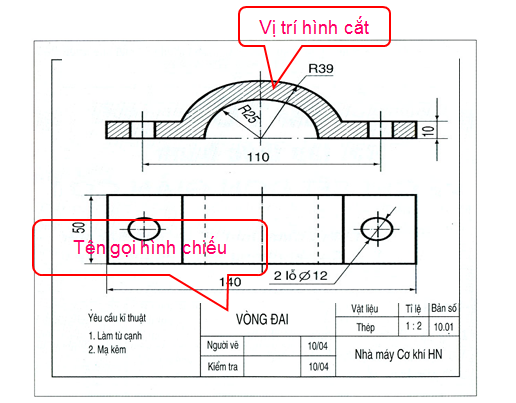

    2. Đọc hình biểu diễn.
    [​IMG]

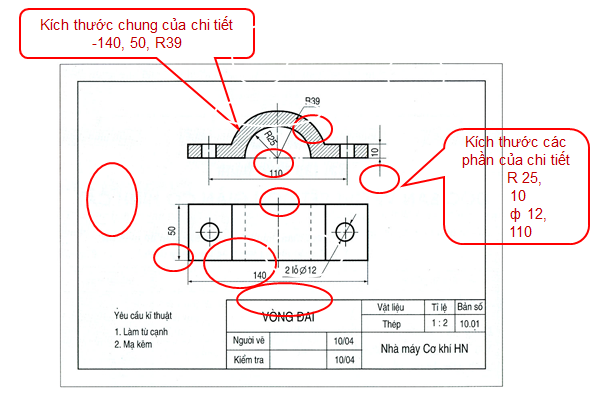

    3. Đọc kích thước.
    [​IMG]

    • Kích thước chung của chi tiết - 140, 50, R39.

    • Kích thước các phần của chi tiết

    • Đường kính trong ф 25.

    • Chiều dày 10.

    • Đường kính lỗ ф 12.

    • Khoảng cách 2 lỗ 110
    4. Đọc yêu cầu kĩ thuật.
    5. Tổng hợp.

    III. Các bước tiến hành
    • Cần nắm vững cách đọc bản vẽ chi tiết

    • Đọc bản vẽ vòng đai theo trình tự

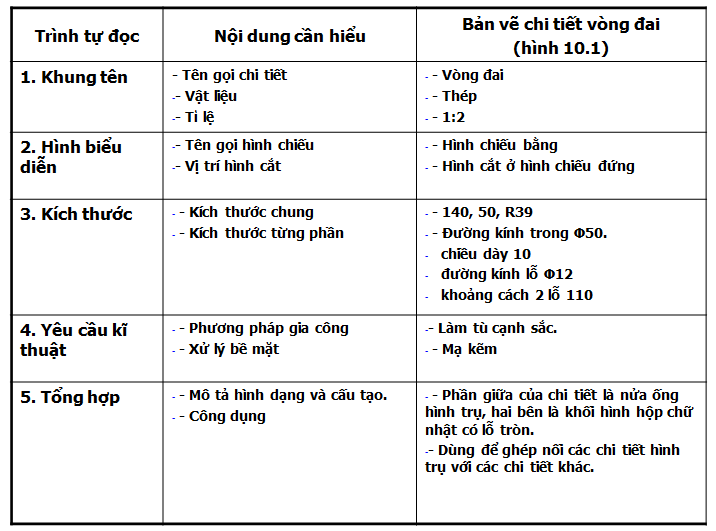

    [​IMG]

    Cách đọc bản vẽ chi tiết vòng đai
