Công nghệ 8 Bài 12: Bài thực hành - Đọc bản vẻ chi tiết đơn giản có ren

  1. Tác giả: LTTK CTV
    Đánh giá: ✪ ✪ ✪ ✪ ✪

    Tóm tắt lý thuyết
    I. Chuẩn bị
    • Dụng cụ : thước êke, compa, bút chì, tẩy ,giấy a4,sách giáo khoa, vở bài tập, côn có ren
    [​IMG]

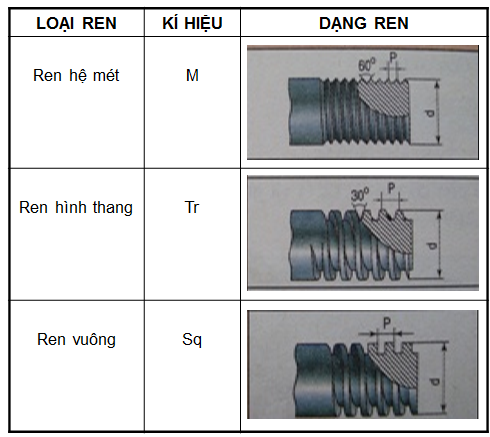

    Kí hiệu loại ren

    II. Nội dung thực hành

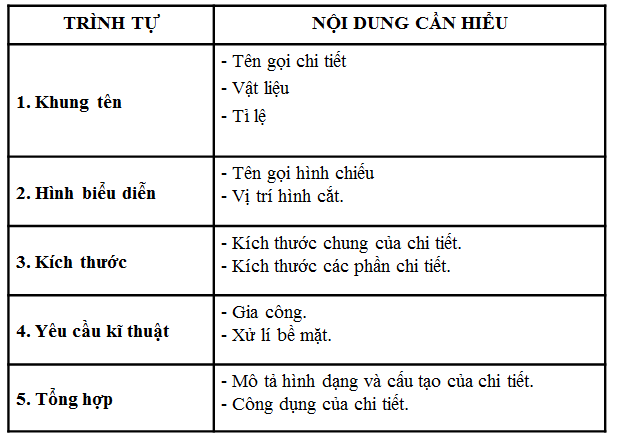

    • Trình tự đọc bản vẽ chi tiết:
    [​IMG]

    1. Thực hành: Đọc bản vẽ chi tiết vòng đai
    [​IMG]

    • Vòng đai

    • Thép

    • 1:2

    • Hình chiếu đứng

    • Hình cắt trên hình chiếu đứng

    • 140 ; 50 ; R39

    • Đường kính trong50

    • Chiều dày 10

    • Đường kính lỗ \(\Phi \) 12

    • Khoảng cách hai lỗ 110

    • Làm tù cạnh

    • Mạ kẽm

    • Phần giữa hai chi tiết là nửa ống hình trụ, hai bên hình hộp có khối tròn.

    • Dùng để ghép nối các chi tiết hình trụ với các chi tiết khác.

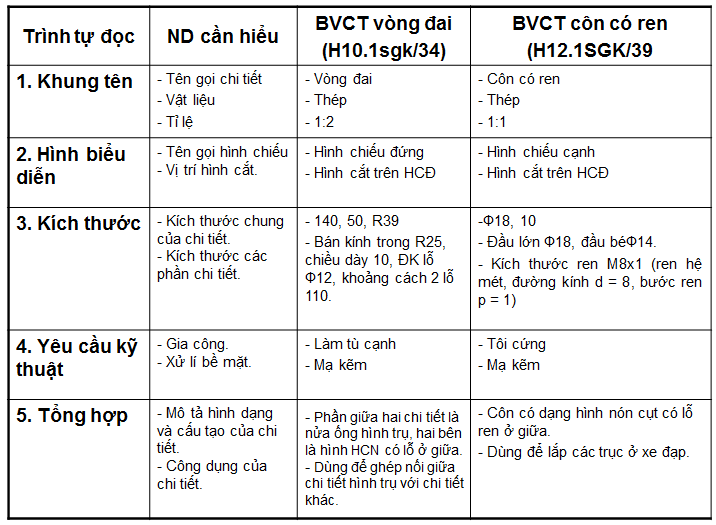

    2. Thực hành: Đọc bản vẽ chi tiết côn có ren
    [​IMG]

    • Côn có ren

    • Thép

    • 1 : 1

    • Hình chiếu cạnh

    • Cắt trên hình chiếu đứng

    • Rộng 18 ; dày 10

    • Đầu lớn \(\Phi \) 18, đầu bé \(\Phi \) 14

    • Kích thước ren M8 x 1 ( Ren hệ mét, đường kính d = 8, bước ren P = 1)

    • Tôi cứng

    • Mạ kẽm

    • Côn có dạng hình nón cụt có lỗ ren ở giữa.

    • Dùng để lắp tại các trục của cọc lái (xe đạp).
