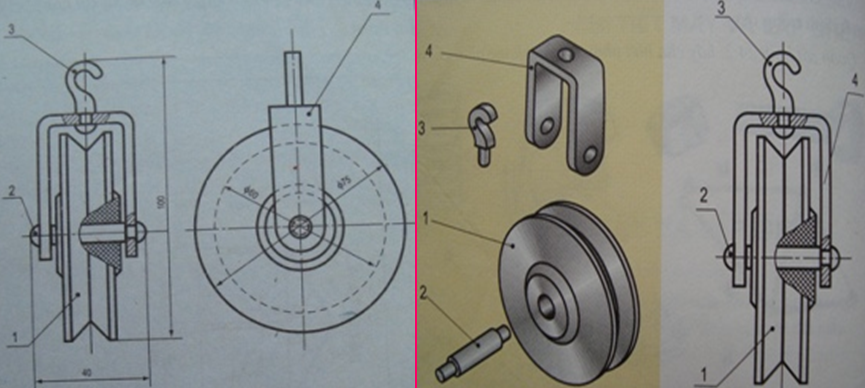

Tóm tắt lý thuyết I. Chuẩn bị Thước, ê ke, compa, bút chì, tẩy... SGK, vở ghi. II. Nội dung thực hành 1. Khung tên Tên gọi sản phẩm Tỉ lệ bản vẽ Bộ ròng rọc 1:2 2. Bảng kê Tên gọi chi tiết và số lượng chi tiết Bánh ròng rọc (1), trục (1), móc treo (1), giá (1). 3. Hình biểu diễn Tên gọi hình chiếu Tên gọi hình cắt Hình chiếu đứng +cạnh Có cắt cục bộ ở hình chiếu đứng 4. Kích thước Kích thước chung của sản phẩm Kích thước chi tiết Cao 100 ; rộng 40 ; dài 75 75 ; 60 của bánh ròng rọc 5. Phân tích Vị trí của các chi tiết Chi tiết (1) bánh ròng rọc ở giữa, lắp với trục (2), trục được lắp với giá chử U(4), móc treo(3) ở phía trên được lắp với giá chữ U 6. Tổng hợp Trình tự tháo lắp Công dụng sản phẩm Dũa 2 đầu trục tháo cụm 1-2, sau đó dũa đầu móc treo tháo cụm 3-4. Lắp cụm 3-4 tán đầu móc treo sau đó lắp cụm 1-2 và tán 2 đầu trục. Dùng để năng vật nặng lên cao. III. Các bước tiến hành Đọc bản vẽ bộ ròng rọc theo các bước
