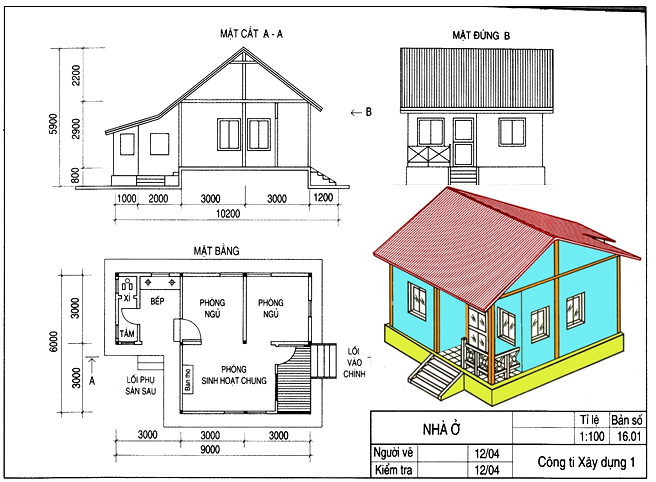

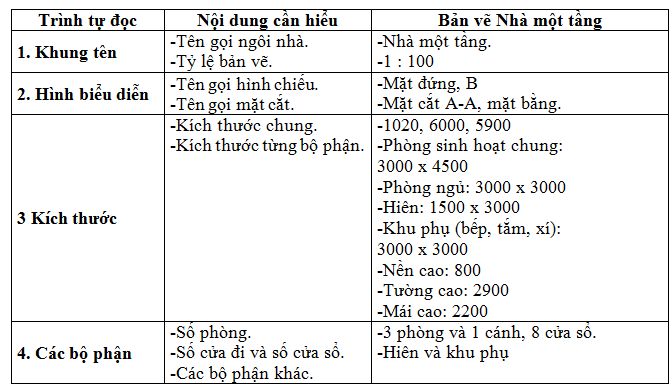

Tóm tắt lý thuyết I. Chuẩn bị Dụng cụ vẽ: Thước, êke, compa… Vật liệu: giấy vẽ khổ A4, bút chì, giấy nháp… Đề bài bản vẽ lắp bộ ròng rọc. II. Nội dung thực hành Bản vẽ nhà ở: Đọc bản vẽ nhà: Trình tự đọc bản vẽ nhà III. Các bước tiến hành Bước 1: Đọc khung tên. Tên gọi ngôi nhà Tỉ lệ bản vẽ Bước 2: Phân tích hình biểu diễn. Tên gọi hình chiếu Tên gọi mặt cắt Bước 3: Phân tích kích thước. Kích thước chung Kích thước từng bộ phận Bước 4: Đọc các bộ phận. Số phòng Số cửa đi và cửa sổ Các bộ phận khác
