Công nghệ 8 Bài 2: Hình chiếu

  1. Tác giả: LTTK CTV
    Đánh giá: ✪ ✪ ✪ ✪ ✪

    Tóm tắt lý thuyết
    I. Khái niệm về hình chiếu
    [​IMG]

    Hình 1. Hình chiếu của vật thể

    • Mặt phẳng chiếu là mặt phẳng chứa hình chiếu của vật thể
    • Điểm A trên vật thể có hình chiếu là điểm A’
    • Tia sáng đi từ nguồn sáng S qua điểm A xuống điểm chiếu A’, gọi là tia chiếu SAA’
    => Khái niệm: Hình chiếu của vật thể bao gồm tập hợp các điểm chiếu của vật thể trên mặt phẳng chiếu

    II. Các phép chiếu
    [​IMG]

    Hình 2. Các phép chiếu

    • (a) Phép chiếu xuyên tâm: có các tia chiếu xuất phát từ 1 điểm (tâm chiếu)
    • (b) Phép chiếu song song: có các tia chiếu song song với nhau
    • (c) Phép chiếu vuông góc: có các tia chiếu vừa song song vừa vuông góc với mặt phẳng chiếu
    * Lưu ý: Phép chiếu vuông góc là quan trọng nhất dùng để vẽ các hình chiếu vuông góc

    III. Các hình chiếu vuông góc
    1. Các mặt phẳng chiếu
    [​IMG]

    Hình 3. Các mặt phẳng chiếu

    • Mặt chính diện: gọi là mặt phẳng chiếu đứng
    • Mặt nằm ngang: gọi là mặt phẳng chiếu bằng
    • Mặt cạnh bên: gọi là mặt phẳng chiếu cạnh
    2. Các hình chiếu
    [​IMG]

    Hình 4. Các hình chiếu

    • Hình chiếu đứng có hướng chiếu từ trước tới
    • Hình chiếu bằng có hướng chiếu từ trên xuống
    • Hình chiếu cạnh có hướng chiếu từ trái sang
    IV. Vị trí các hình chiếu
    [​IMG]

    Hình 5. Vị trí các hình chiếu

    • Hình chiếu bằng ở dưới hình chiếu đứng
    • Hình chiếu cạnh ở bên phải hình chiếu đứng

    Bài tập minh họa
    Câu 1

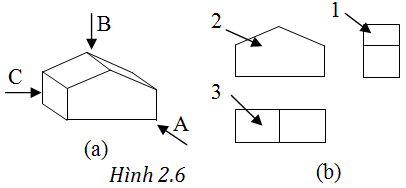

    Cho vật thể với các hướng chiếu A, B, C và các hình chiếu 1, 2, 3 như hình sau:

    [​IMG]

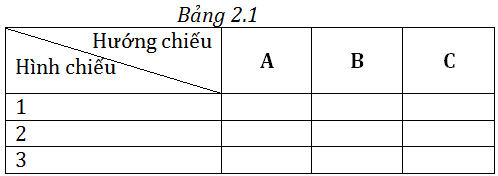

    a) Hãy đánh dấu (X) vào bảng 2.1 để chỉ rõ sự tương quan giữa hướng chiếu với hình chiếu

    [​IMG]

    b) Gọi tên các hình chiếu 1, 2, 3 vào bảng 2.2

    [​IMG]

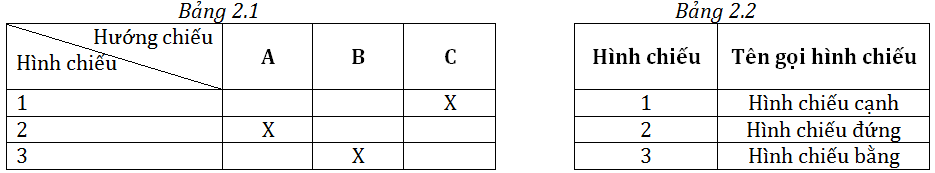

    Gợi ý trả lời:

    [​IMG]
