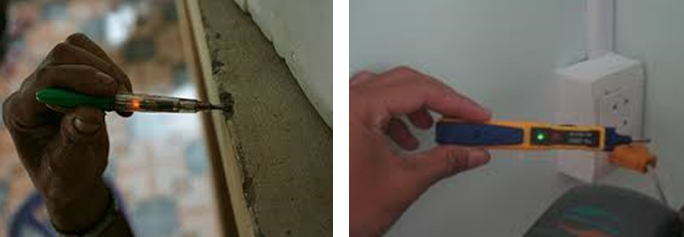

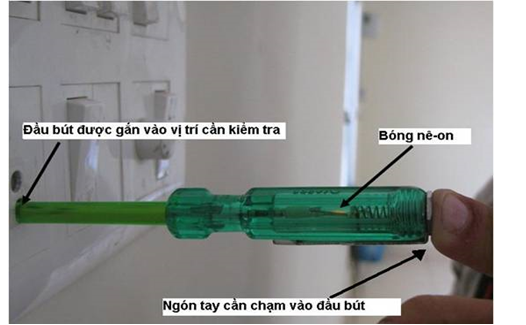

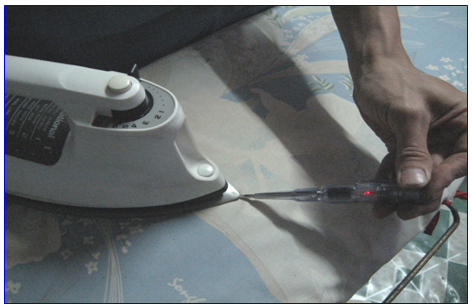

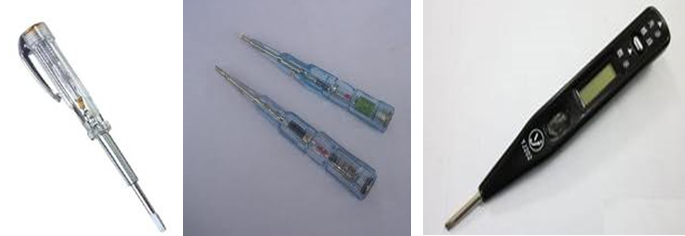

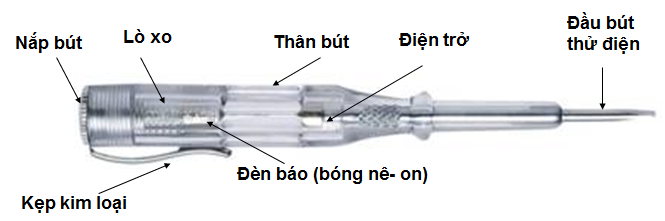

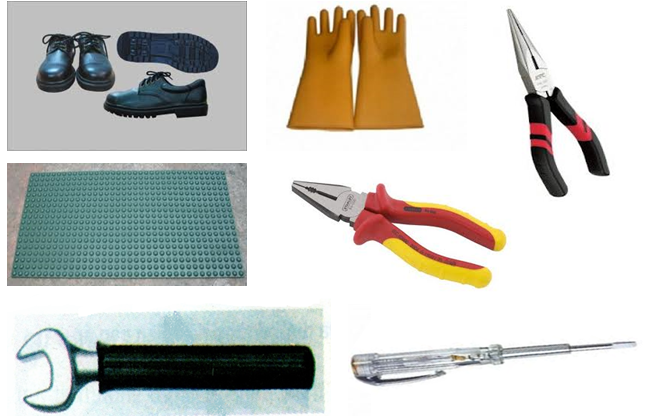

Tóm tắt lý thuyết I. Tìm hiểu các dụng cụ bảo vệ an toàn điện Bảng cấu tạo những dụng cụ bảo vệ an toàn điện: II. Tìm hiểu bút thử điện Bút thử điện là dụng cụ kiểm tra đơn giản nhất mà mỗi gia đình cần có để kiểm tra mạch điện có điện hoặc đồ dùng điện có bị ra điện ra vỏ hay không. Bút thử điện dùng để kiểm tra mạch điện có điện áp dưới 1000V. 1. Quan sát và mô tả cấu tạo: Quan sát và mô tả bút thử điện khi chưa tháo rời từng bộ phận. Khi tháo cần chú ý: Để thứ tự từng bộ phận để khi lắp vào khỏi thiếu và nhanh chóng và làm đúng quy trình chung, được áp dụng khi tháo lắp một thiết bị hoặc máy bất kì; tay phải khô ráo. Lắp bút thử điện hoàn chỉnh để sử dụng: Trình tự khi lắp ngược lại với trình tự tháo. Chi tiết nào tháo trước thì lắp sau chi tiết nào tháo sau thì lắp trước. Khi lắp phải cẩn thận, chính xác để bút không hỏng. 2. Nguyên lý làm việc: Khi để tay vào kẹp kim loại và chạm đầu bút vào vật (mang điện). Dòng điện từ vật qua đèn báo, qua cơ thể người xuống đất tạo thành mạch kín, đèn báo sáng. Trong bút thử điện, bóng đèn báo mắc nối tiếp với điện trở có trị số khoảng 1 – 2 triệu ôm nên khi dùng bút thử điện kiểm tra điện áp dưới 500V, dòng điện qua người nhỏ không gây nguy hiểm cho người sử dụng. Với điện áp dưới 40V thì đèn báo không sáng. Với điện áp 220V, trị số dòng điện qua người là : \(I = \frac{U}{R} = 220/{10^6} = 0,22mA\) Trị số này an toàn cho người sử dụng. 3. Sử dụng bút thử điện: Cách sử dụng: Khi thử, tay cầm bút phải chạm vào cái kẹp kim loại ở nắp bút.chạm đầu bút vào chổ thử điện, nếu bóng đèn báo sáng là điểm đó có điện. 4. Thực hành: Thử rò điện của một số đồ dùng điện. Thử chổ hở cách điện của dây dẫn điện. Xác định dây pha của mạnh điện Bài tập minh họa Bài 1: Mô tả cấu tạo bút thử điện ? Hướng dẫn giải Cấu tạo bên trong gồm một đầu bút thử điện, một lò xo,kẹp kim loại,nắp bút ,bóng nê-ôn và một điện trở nối tiếp với bóng đèn này. Bài 2: Tại sao khi sử dụng bút thử điện ,bắt buộc để tay vào kẹp kim loại ở nắp bút ? Hướng dẫn giải Khi để tay vào kẹp kim loại và chạm đầu bút thử điện vào vật mang điện, dòng điện đi từ vật mang điện qua đèn báo và cơ thể người rồi xuống đất tạo thành mạch kín, thì đèn sẽ báo sáng giúp ta nhận biết điểm có điện
