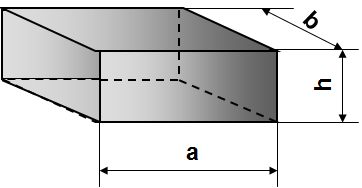

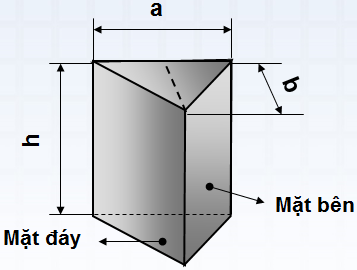

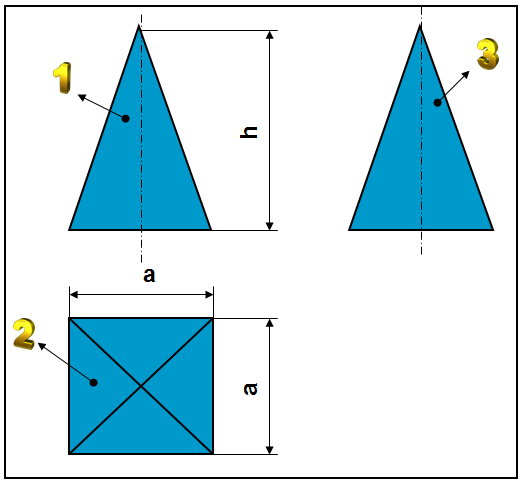

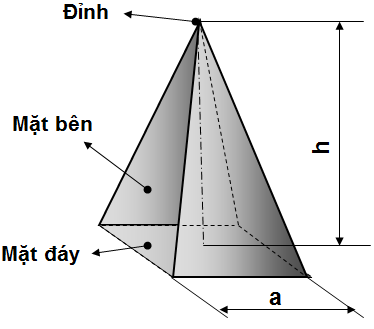

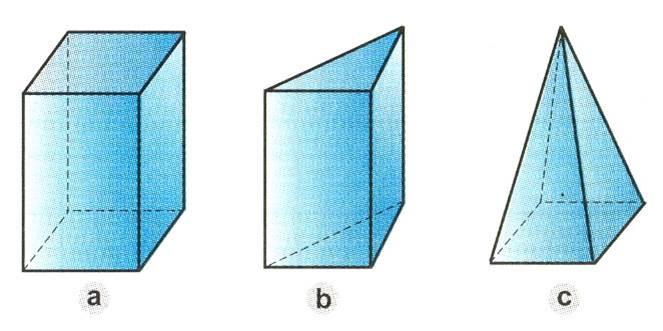

Tóm tắt lý thuyết I - KHỐI ĐA DIỆN Khối đa diện là hình được bao bởi các đa giác phẳng Hình 1. Các khối đa diện II - HÌNH HỘP CHỮ NHẬT 1. Thế nào là hình hộp chữ nhật? Hình hộp chữ nhật được bao bọc bởi 6 hình chữ nhật Hình 2. Hình hộp chữ nhật (a): chiều dài (b): chiều rộng (c): chiều cao 2. Hình chiếu của hình hộp chữ nhật Hình 3. Hình chiếu của hình hộp chữ nhật Bảng 1. Hình chiếu của hình hộp chữ nhật III - HÌNH LĂNG TRỤ ĐỀU 1. Thế nào là hình lăng trụ đều? Hình lăng trụ đều được bao bọc bởi 2 mặt đáy là 2 hình đa giác đều bằng nhau và các mặt bên là các hình chữ nhật bằng nhau. Hình 4. Hình lăng trụ đều (a): chiều dài cạnh đáy (b): chiều cao đáy (c): chiều cao lăng trụ 2. Hình chiếu của hình lăng trụ đều Hình 5. Hình chiếu của hình lăng trụ đều Bảng 2. Hình chiếu của hình lăng trụ đều IV - HÌNH CHÓP ĐỀU 1. Thế nào là hình chóp đều? Hình chóp đều được bao bọc bởi mặt đáy là 1 hình đa giác và các mặt bên là các hình tam giác cân bằng nhau có chung đỉnh. Hình 6. Hình chóp đều (a): chiều dài cạnh đáy (h): chiều cao hình chóp 2. Hình chiếu của hình chóp đều Hình 7. Hình chiếu của hình chóp đều Bảng 3. Hình chiếu của hình chóp đều CHÚ Ý: Thường chỉ dùng 2 hình chiếu để biểu diễn hình lăng trụ hoặc hình chóp: một hình chiếu thể hiện mặt bên và chiều cao, một hình chiếu thể hiện hình dạng và kích thước đáy. Bài tập minh họa Bài tập Cho các bản vẽ hình chiếu 1, 2 và 3 của các vật thể (h4.8): a. Hãy xác định hình dạng của các vật thể đó. b. Đánh dấu (X) vào ô thích hợp của bảng 4.4 để chỉ rõ sự tương quan giữa các bản vẽ 1, 2, 3 (h4.8) với các vật thể A, B, C (h4.9). Hình 4.8. Các bản vẽ hình chiếu Hình 4.9. Các vật thể Bảng 4.4. Sự tương quan giữa các bản vẽ với các vật thể Gợi ý giải: Bảng 4.4. Sự tương quan giữa các bản vẽ với các vật thể
