Công nghệ 8 Bài 47: Thực hành máy biến áp

  1. Tác giả: LTTK CTV
    Đánh giá: ✪ ✪ ✪ ✪ ✪

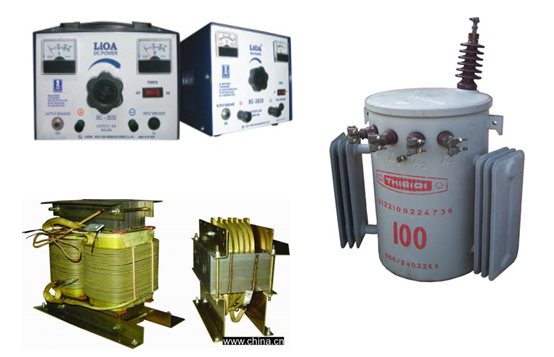

    Tóm tắt lý thuyết
    [​IMG]

    I. CHUẨN BỊ

    • Nguôn đện 220V lấy từ ổ điện

    • Dụng cụ : Kìm, tua vít, 1 máy biến áp 1 pha 220V/6V

    • 1 bóng đèn sợi đót 6V-15W

    • 1 máy biến áp đã tháo rời vỏ và một số dang lõi thép

    • 1 ampe kế, một công tăc, 1 đồng hồ vạn năng.
    II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH
    1. Sử dụng và bảo dưỡng máy biến áp
    a ) Điện áp nguồn đưa vào máy biến áp không được lớn hơn điện áp sơ cấp định mức .

    b ) Công suất của phụ tải không được lớn hơn công suất định mức của máy biến áp .

    c ) Chỗ đặt máy biến áp phải khô ráo , thoáng , ít bụi , xa nơi có hoá chất .

    d ) Chỉ được phép thay đổi , tháo dỡ máy khi chắc chắn đã cắt nguồn điện vào máy .

    e ) Cần lắp các thiết bị bảo vệ cho máy : cầu chì , áp tô mát .

    g ) Cần phải thử điện cho máy biến áp trước khi đưa vào vận hành .

    h) Không được vận hành với nguồi điện một chiều.

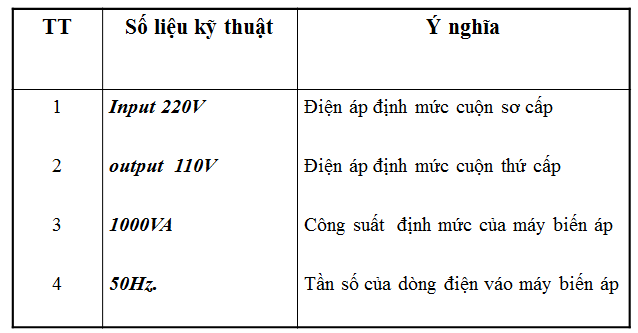

    2. Đọc và giải thích ý nghĩa số liệu kỹ thuật trên nhãn hiệu của máy biến áp.
    • Trên nhãn hiệu của máy biến áp có ghi:
      • Input 220V; output 110V; 1000VA; 50Hz.
    [​IMG]


    3. Quan sát tìm hiểu cấu tạo của máy biến áp.

    • Hãy quan sát tìm hiểu cấu tạo của máy biến áp.

    • Ghi tên và các chức năng của các bộ phận chính vào bảng

    [​IMG]

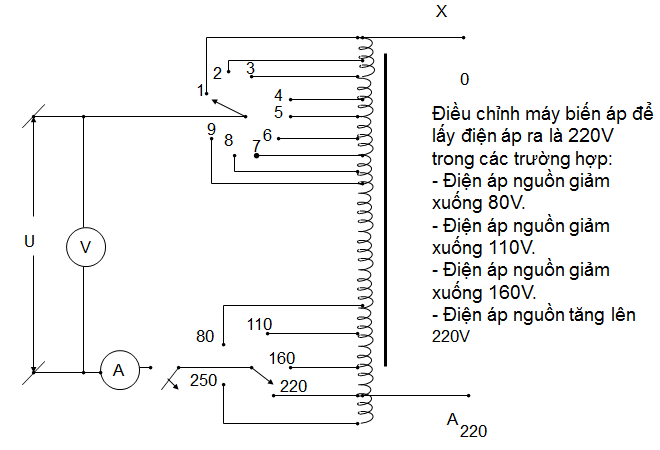

    4. Vận hành máy biến áp
    • Các yêu cầu trước khi vận hành
      • Nắm được nguyên tắc sử dụng

      • Quan sát tìm hiểu chức năng các chi tiết, cách sử dụng

      • Kiểm tra toàn bộ bề ngoài máy biến áp

      • Kiểm tra về điện:
        • Kiểm tra thông mạch các dây quấn sơ cấp và thứ cấp

        • Kiểm tra cách điện
    [​IMG]

    Vận hành máy biến áp
