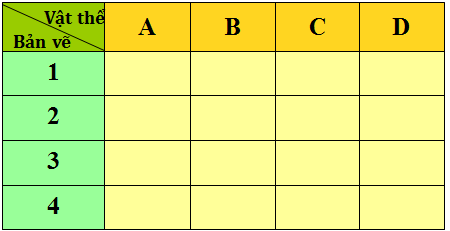

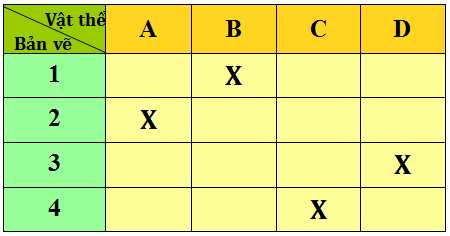

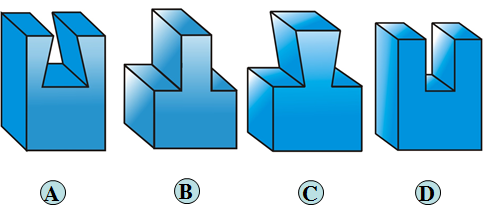

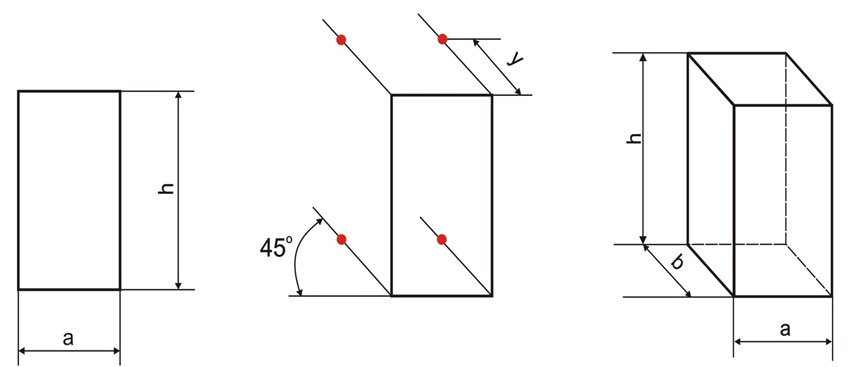

Tóm tắt lý thuyết I - CHUẨN BỊ Dụng cụ: Thước, êke, compa, bút chì, tẩy,… Vật liệu: Giấy vẽ khổ A4, giấy nháp,... Sách giáo khoa, vở bài tập II - NỘI DUNG Đọc các bản vẽ hình chiếu 1, 2, 3, 4 (h.5.1) và đối chiếu với các vật thể A, B, C, D (h.5.2) bằng cách đánh dấu (X) vào bảng 5.1 để chỉ rõ sự tương ứng giữa các bản vẽ và các vật thể. Hãy vẽ các hình chiếu đứng, chiếu bằng và chiếu cạnh của một trong các vật thể A, B, C, D. Hình 5.1. Các bản vẽ hình chiếu Hình 5.2. Các vật thể Bảng 5.1. Sự tương ứng giữa các bản vẽ và các vật thể III - CÁC BƯỚC TIẾN HÀNH Bước 1. Đọc kĩ nội dung bài thực hành, kẻ vào bảng 5.1 vào bài làm, sau đó đánh dấu (X) vào ô thích hợp của bảng Bảng 5.1. Sự tương ứng giữa các bản vẽ và các vật thể Bước 2. Vẽ các hình chiếu đứng, bằng và cạnh của một trong các vật thể A, B, C, D Hình 1. Vật thể A và các hình chiếu của vật thể A Hình 2. Vật thể B và các hình chiếu của vật thể B Hình 3. Vật thể C và các hình chiếu của vật thể C Hình 4. Vật thể D và các hình chiếu của vật thể D Có thể em chưa biết: CÁCH VẼ HÌNH BA CHIỀU 1. Cách vẽ hình ba chiều của hình hộp chữ nhật có chiều dài a, chiều rộng b, chiều cao h Hình 5. Cách vẽ hình hộp chữ nhật 2. Cách vẽ hình ba chiều của hình lăng trụ có tam giác đều cạnh a, chiều cao b, chiều cao hình lăng trụ h Hình 6. Cách vẽ hình lăng trụ 3. Cách vẽ hình ba chiều hình chóp đều có đáy hình vuông cạnh a và chiều cao hình chóp h Hình 7. Cách vẽ hình chóp
