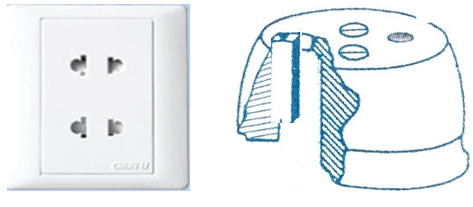

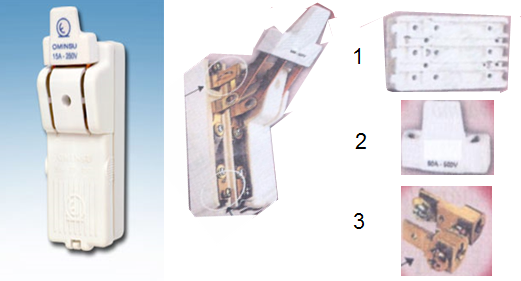

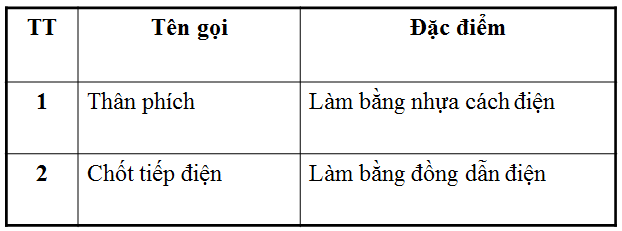

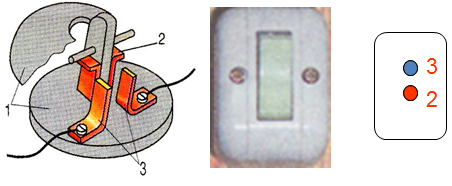

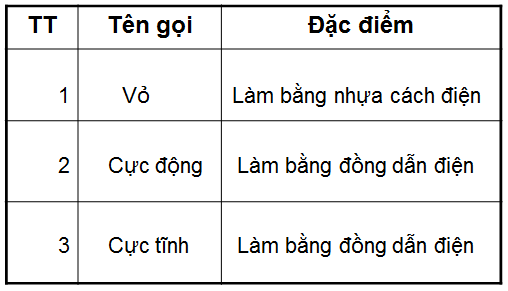

Tóm tắt lý thuyết I. CHUẨN BỊ Tranh vẽ cấu tạo của một số thiết bị đóng – cắt và lấy điện. Một số thiết bị: Cầu dao, các loại công tắc điện, ổ cắm, phích cắm điện tháo lắp được, tua vít hai cạnh hoặc bốn cạnh. II. NỘI DUNG VÀ CÁCH THỰC HÀNH 1. Tìm hiểu số liệu kĩ thuật Các số liệu kỹ thuật ghi trên các thiết bị điện : Vỏ của công tắc ghi: 220V-10A. Vỏ của cầu dao ghi: 250V-15A. Vỏ của ổ điện ghi: 250V-10A. Vỏ của phích cắm điện ghi: 250V-5A. Giải thích ý nghĩa: Công tắc: Điện áp định mức: 220V. Dòng điện định mức: 10A. Cầu dao: Điện áp định mức: 250V. Dòng điện định mức: 15A. Ổ điện: Điện áp định mức: 250V. Dòng điện định mức: 10A. Phích cắm điện: Điện áp định mức: 250V. Dòng điện định mức: 5A 2. Tìm hiểu cấu tạo của các thiết bị a. Công tắc điện Công tắc: Cực động và cực tĩnh tiếp xúc nhau làm kín mạch khi đóng công tắc, hai cực tách rời nhau làm mạch hở khi ngắt công tắc. Chú ý : Xác định vị trí cực động, cực tĩnh. b. Cầu dao Cầu dao: Khi 2 bộ phận tiếp điện tiếp xúc nhau thì mạch điện được nối. Khi chúng tách rời nhau thì mạch điện bị cắt. c. Ổ điện Ổ điện: Có vỏ và hai cực tiếp điện bằng đồng là chỗ lấy điện. d. Phích cắm điện Phích cắm điện: Chốt tiếp điện bằng đồng được lắp vào thân và kẹp chặt đầu dây dẫn bằng đai ốc, dùng để cắm vào các ổ lấy điện, lấy điện cho các dụng cụ điện. Nối trung hòa bảo vệ
