Công nghệ 8 Bài 54: Thực hành - Cầu chì

  1. Tác giả: LTTK CTV
    Đánh giá: ✪ ✪ ✪ ✪ ✪

    Tóm tắt lý thuyết
    I. CHUẨN BỊ
    • Vật liệu, thiết bị
      • Máy biến áp 220/6V.

      • 4 đoạn dây chì dài 5cm loại dòng điện định mức 1A.

      • 3m dây điện.

      • 1 bộ đui đèn và bóng đèn 6V-3W.

      • 1 công tắc điện, 1cầu chì hộp.

      • 1 công tắc điện, 1 cầu chì hộp.
    II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH
    1. So sánh dây chì và dây đồng
    • So sánh dây chì với 1 đoạn lõi dây điện bằng đồng, chúng khác nhau như thế nào? Dây nào cứng hơn?
      • Dây đồng cứng hơn dây chì, nhưng dây chì lại mềm hơn dây đồng.
    • Đốt đoạn dây chì và lõi dây điện trên ngọn nến trong cùng 1 khoảng thời gian, đoạn nào dể nóng chảy hơn?
      • Dùng dây chì để bảo vệ ngắn mạch.”vì dây chì có nhiệt độ nóng chảy nhỏ(327℃ ), nhiệt độ nóng chảy nhỏ hơn đồng nên được dùng làm dây chảy cầu chì” .
    2. Thực hành trường hợp mạch điện làm việc bình thường:
    [​IMG]

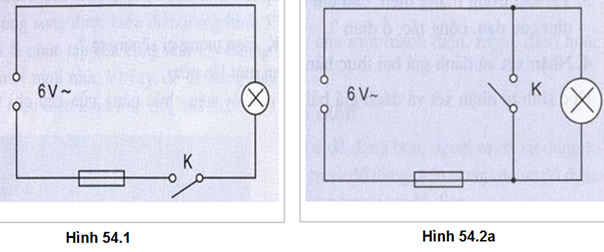

    • Nối mạch điện như hình vẽ 54.1. Đóng công tắc K, quan sát xem bóng đèn có sáng không?
      • Bóng đèn sáng
    • Tắt công tắc K, làm dứt dây chì, sau đó đóng công tắc K lại. Bóng đèn có sáng không?
      • Bóng đèn tắt vì mạch điện bị hở, không có dòng điện chạy trong mạch.
    • Nhận xét :
      • Trong trường hợp mạch điện làm việc bình thường, dây chì đóng vai trò là 1 đoạn dây dẫn.
    3. Thực hành bảo vệ ngắn mạch của cầu chì:
    a. Hãy nhận xét hai sơ đồ mạch điện này có gì khác nhau? Hãy nhận xét sự khác nhau về vị trí và vai trò của công tắc K trong sơ đồ trên?

    [​IMG]

    • Hai sơ đồ khác nhau về vị trí công tắc K, khi đóng công tắc K trong sơ đồ hình 54.2 sẽ xảy ra hiện tương ngắn mạch mạch điện.

    • Vì dòng điện không đi qua bóng đèn mà đi qua khoá K
    b, Quan sát mạch (h.54.2b) khi công tắc K đóng.

    [​IMG]

    • Làm thí nghiệm khi đóng công tắc, hiện tương gì xảy ra?
      • Nổ cầu chì, dây chì sẽ bị chảy và bị đứt làm ngắn mạch.
    • Hãy nêu chức năng của cầu chì trong mạch điện ?
      • Dây chì được dùng làm dây chảy cầu chì để bảo vệ mạch điện khỏi hiên tượng ngắn mạch vì dây chì dể nóng chảy hơn dây đồng.
    • Ví dụ:
      • Chì nóng chảy ở nhiệt độ 327℃ .

      • Đồng nóng chảy ở nhiệt độ từ 900-1083℃
    • Lưu ý ứng dụng lắp, thay dây chì bị đứt ở mang điên gia đình. Cần thực hành theo các bước sau:
      • Dây chì có đường kính và độ dài phù hợp.

      • Tháo phần dây chì bị đứt và làm sạch các vị trí tiếp xúc của dây chì ở nắp hộp cầu chì.

      • Lắp dây chì đủ chặt bằng chốt hoặc vít hãm.

      • Kiểm tra mạch (hay tháo hết phủ tải khỏi mạch điện và tắt hết công tắc điện).

      • Lắp nắp hộp đã có dây chảy vào cầu chì.

      • Cắm lại các dụng cụ điện và bật lại các công tắc để sử dụng
