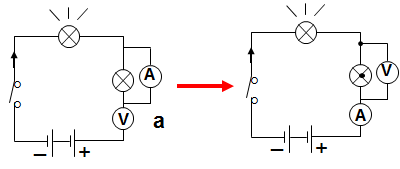

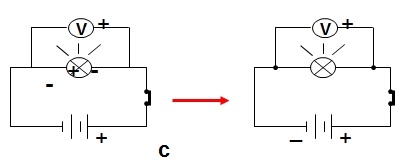

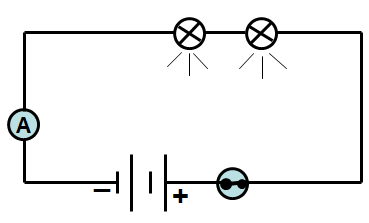

Tóm tắt lý thuyết I. CHUẨN BỊ Giấy khổ A4 Bút chì thước kẻ, tẩy II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1. Phân tích mạch điện Quan sát các sơ đồ mạch điện dưới đây và cho biết : Các phần tử có trong mạch điện Hãy điền các kí hiệu dây pha, dây trung tính, thiết bị điện… vào sơ đồ Tìm chỗ sai của mạch điện Hình a Mạch điện gồm: 2 đèn sợi đốt, 1 ampe kế, 1 vôn kế, 1 công tắc 2 cực, nguồn điện (2 pin) Chỗ sai của mạch điện: Công tắc mở mà đèn sáng A và V mắc sai. Vì vậy phải đổi chỗ cho nhau Thiếu kí hiệu mối nối ở hai đầu vôn kế Hình b Mạch điện gồm: 2 đèn sợi đốt, 1 công tắc 2 cực, nguồn điện ( 1 pin) Hình c Mạch điện gồm: 1 đèn sợi đốt, 1 công tắc 2 cực, 1 vôn kế, nguồn điện( 2 pin) Chỗ sai của mạch điện: Thiếu kí hiệu mối nối ở hai đầu vôn kế. Hình d Mạch điện gồm: 2 cầu chì, 2 đèn sợi đốt, 2 công tắc 2 cực, 1 vôn kế, nguồn điện xoay chiều. Điền kí hiệu dây pha, dây trung tính: A,O Chỗ sai của mạch điện: Dây dẫn chưa nối với ổ cắm 2. Vẽ sơ đồ nguyên lí mạch điện Bước 1: Phân tích các phần tử của mạch điện. Mạch điện có bao nhiêu phần tử ? Kí hiệu của những phần tử đó như thế nào ? Bước 2 : Phân tích mối liên hệ điện của các phần tử trong mạch điện. Các phần tử đó được nối với nhau như thế nào ? Chú ý vị trí của các thiết bị đóng - cắt, bảo vệ, lấy điện và các đồ dùng điện. Bước 3 : Vẽ sơ đồ nguyên lí mạch điện Chú ỷ : Mạch nguồn thường được vẽ nằm ngang. Vị trí của các thiết bị đóng - cắt, bảo vệ, lấy điện và đồ dùng điện. Vẽ đúng các kí hiệu điện. Công tắc vẽ ở trạng thái cắt mạch. a. Hình a Bước 1: Phân tích mạch điện Mạch điện gồm: 3 đèn sợi đốt, nguồn điện xoay chiều 220v Bước 2: Phân tích mối liên hệ điện 3 đèn mắc song song và nối tiếp với nguồn Bước 3: Vẽ sơ đồ nguyên lí b. Hình b Bước 1: Phân tích mạch điện Mạch điện gồm: 2 đèn,1 công tắc, ampe kế, nguồn điện (2 pin) Bước 2: Phân tích mối liên hệ điện 2 đèn mắc nối tiếp Đèn mắc nối tiếp công tắc Ampe kế mắc nối tiếp với mạch điện Bước 3: vẽ sơ đồ nguyên lí
