Công nghệ 8 Bài 59: Thực hành - Thiết kế mạch điện

  1. Tác giả: LTTK CTV
    Đánh giá: ✪ ✪ ✪ ✪ ✪

    Tóm tắt lý thuyết
    I. CHUẨN BỊ
    • Vật liệu, dụng cụ:
      • Vật liệu:
        • Máy biến áp 220/6 – 12V hoặc bộ pin, acquy 6 – 12V.

        • 1 cầu chì , 2 công tắc hai cực, 1 công tắc ba cực, 2 bóng đèn 6 – 15W, dây dẫn điện.
      • Dụng cụ:
        • Kìm điện, dao nhỏ, tua vít, băng dính cách điện

        • Bảng nhựa kích thước 25 x 30 cm

        • Bảng gỗ kích thước 50 x 70 cm
    II. NỘI DUNG THỰC HÀNH
    Thiết kế mạch điện chiếu sáng gồm: 1 cầu chì, 2 công tắc hai cực điều khiển độc lập 2 bóng đèn (sử dụng nguồn điện 1 chiều)

    Bước 1: Lựa chọn và đưa ra một mạch điện chiếu sáng đơn giản để thiết kế, lắp đặt.
    • Mạch điện chiếu sáng gồm : 1 cầu chì, 2 công tắc hai cực điều khiển độc lập 2 bóng đèn (nguồn xoay chiều hoặc một chiều)

    • Mạch điện chiếu sáng gồm : 1 cầu chì, 1 công tắc ba cực điều khiển đóng - cắt lần lượt 2 bóng đèn.
    Bước 2:
    • Vẽ sơ đồ nguyên lí để thể hiện phương án thiết kế.

    • Phân tích sơ đồ nguyên lí, so sánh với những đặc điểm của mạch điện cần thiết kế để lựa chọn phương án thích hợp.
    [​IMG]

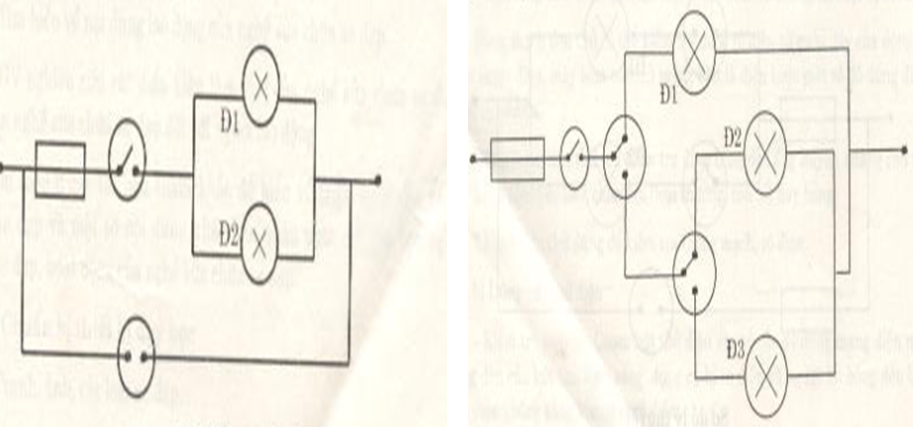

    Sơ đồ nguyên lý

    Bước 3:
    • Lựa chọn thiết bị, đồ dùng điện cho mạch điện được thiết kế.

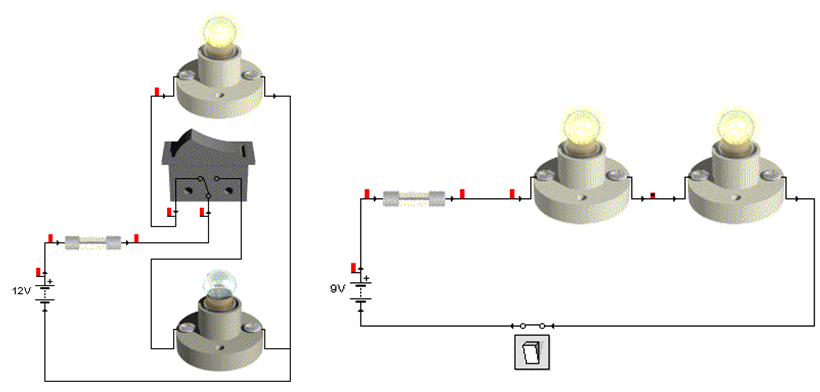

    [​IMG]

    Bước 4:
    • Lắp thử và kiểm tra mạch điện có làm việc theo đúng yêu cầu thiết kế không?
    III. TRÌNH TỰ THỰC HÀNH
    1. Vẽ sơ đồ lắp đặt mạch điện
    • Trong sơ đồ lắp đặt, thể hiện vị trí công tắc, cầu chì, cách đi dây dẫn điện sao cho an toàn, chắc chắn và đẹp.
    [​IMG]

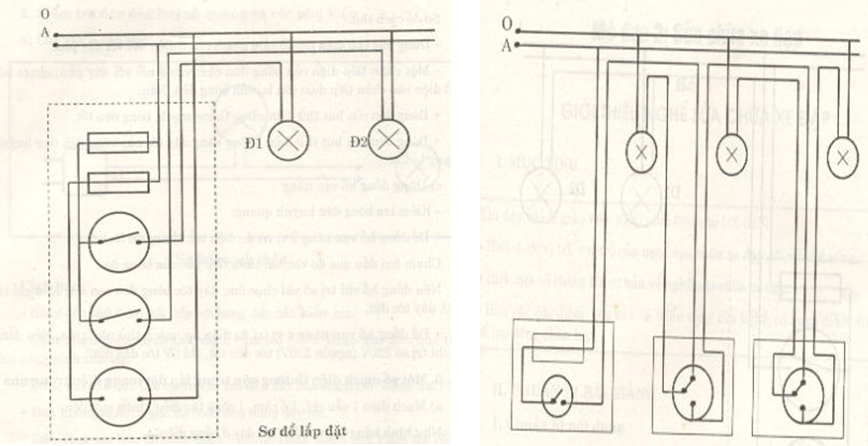

    Sơ đồ lắp đặt

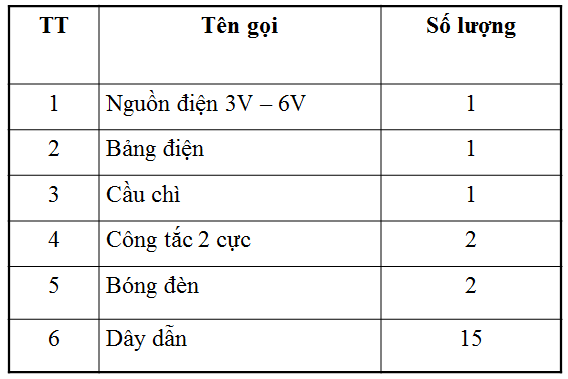

    2. Tính toán vật liệu và chọn thiết bị, dụng cụ cần thiết
    • Từ sơ đồ lắp đặt, phải trả lời được các câu hỏi :
      • Để lắp đặt mạch điện, cần có những vật liệu nào?

      • Số lượng bao nhiêu?

      • Để lắp đặt mạch điện cần những thiết bị điện gì?

      • Cần chuẩn bị những dụng cụ gì cho việc lắp đặt?
    [​IMG]


    3. Lắp mạch điện

    [​IMG]

    4. Kiểm tra mạch điện theo yêu cầu thiết kế
    • Kiểm tra mạch điện có được lắp đúng theo sơ đồ lắp đặt không?

    • Đóng nguồn điện, lần lượt đóng các công tắc để kiểm tra mạch điện có làm việc được như yêu cầu thiết kế không?

    • Nếu mạch điện không làm việc hoặc làm việc không theo đúng yêu cầu thiết kế, em sẽ xử lí như thế nào?
