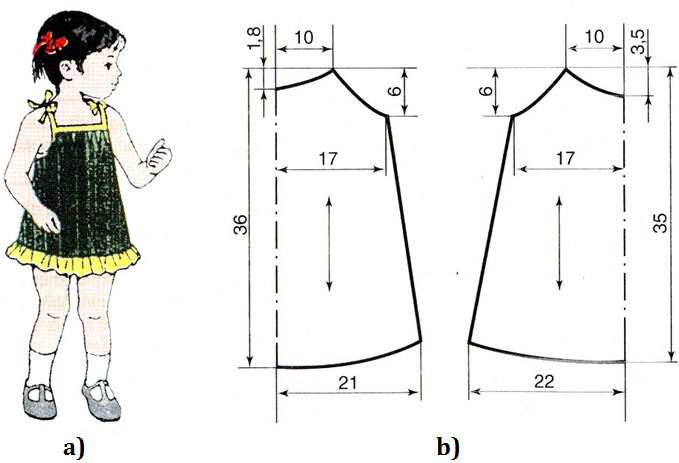

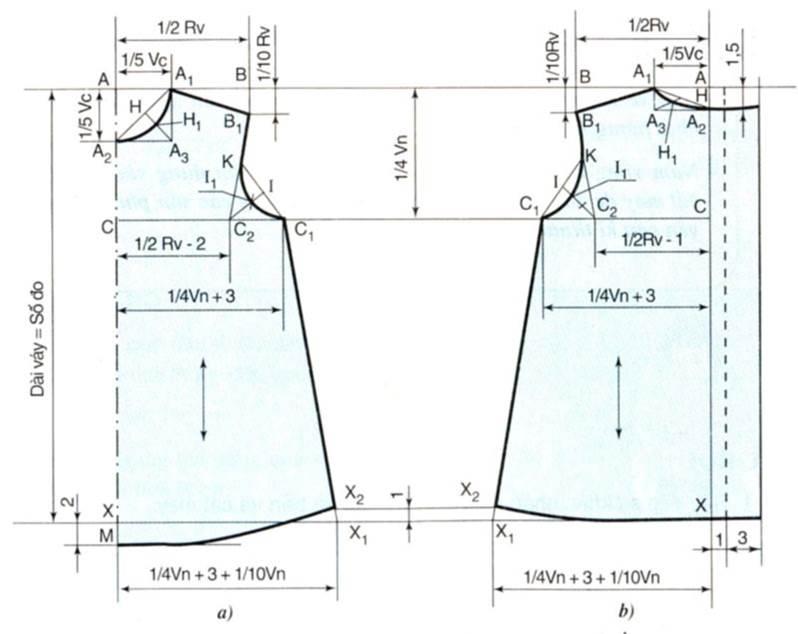

Tóm tắt lý thuyết I - KHÁI NIỆM VỀ BẢN VẼ CẮT MAY Trong cắt may, thường gặp một số loại bản vẽ như bản vẽ tạp chí, bản vẽ kiểu, bản vẽ cắt,... Bản vẽ tạp chí là bản vẽ thể hiện chủ yếu về mặt mĩ thuật và hình dáng chung của kiểu mốt may mặc qua các tư thế và cử động của người. Bản vẽ kiểu: Bản vẽ kiểu cho biết tổng quát hình dáng, màu sắc của sản phẩm, kiểu cách và sự phù hợp của chúng đối với người dùng,... Trên bản vẽ chưa có kích thước. Bản vẽ kiểu được dùng nhiều trong các tạp chí về mẫu quần áo, hàng may mặc, thường sử dụng phương pháp vẽ phối cảnh, đánh bóng và sử dụng mày như vẽ mĩ thuật. Bản vẽ cắt may (hay bản vẽ sản phẩm cắt may) là loại bản vẽ được sử dụng trong thiết kế và sản xuất các sản phẩm cắt may, là bản vẽ dùng để thực hiện cắt sản phẩm, nó thể hiện đầy đủ hình dáng, kiểu mốt, kích thước của từng bộ phận hay nhóm các bộ phận và có đầy đủ những chỉ dẫn cần thiết cho việc hoàn thành sản phẩm. Hình 1. Bản vẽ kiểu và bản vẽ cắt may (a) Bản vẽ kiểu (b) Bản vẽ cắt may SỰ KHÁC NHAU GIỮA BẢN VẼ KIỂU VÀ BẢN VẼ CẮT MAY: II - VẬN DỤNG MỘT SỐ TIÊU CHUẨN CỦA VẼ KỸ THUẬT VÀO BẢN VẼ CẮT MAY Trong bản vẽ cắt may, có thể sử dụng một số loại nét vẽ đã được quy định trong TCVN8 - 20 : 2002 (ISO 128 - 20 : 1996) nét liền đậm, nét liền mảnh, nét gạch chấm, nét đứt, nét lượn sóng. 1. Đường nét Bảng 2. Các nét vẽ kĩ thuật được vận dụng vào bản vẽ cắt may 2. Chữ và số Bản vẽ cắt may thường được dùng kiểu chữ thông dụng thẳng đứng hoặc nghiêng 750 so với đường nằm ngang. Trong một bản vẽ phải thống nhất một kiểu chữ. 3. Ghi kích thước Chữ số hoặc công thức tính được ghi ở giữa trên đường kích thước, đúng với chiều đã quy định. Đường kích thước có thể được giới hạn bằng đường gióng, đường bao, đường gạch chấm, đường phân chia các phần của sản phẩm. Đơn vị đo của kích thước là centimet (cm), trên bản vẽ không ghi đơn vị đo, chỉ ghi con số phù hợp với đơn vị đo là cm. Ghi chú: Rv: Rộng vai Vc: Vòng cổ Vn: Vòng ngực Hình 2. Bản vẽ cắt may váy em gái kiểu liền thân (a) Thân trước (b) Thân sau III - ĐỌC BẢN VẼ CẮT MAY Ví dụ cách đọc bản vẽ cắt may váy em gái kiểu liên thân (hình 2 ở trên): Hình biểu diễn: Hình khai triển thân trước và thân sau của váy. Các nét vẽ kĩ thuật được sử dụng trên từng hình khai triển ý nghĩa của chúng: Thân trước: Nét gạch chấm thể hiện vải gấp đôi. Nét liền mảnh thể hiện đường gióng, đường kích thước. Nét liền đậm thể hiện đường bao sản phẩm, đường may nhìn thấy. Thân sau: Nét đứt thể hiện đường gấp một phần bải nẹp váy. Nét liên mảnh thể hiện đường gióng, đường kích thước. Nét liền đậm thể hiện đường bao sản phẩm, đường may nhìn thấy. Nhận xét về kiểu chữ và vị trí đặt kiểu chữ bản vẽ cắt may hình 2 ở trên: Kiểu chữ: thẳng đứng Vị trí đặt chữ: ghi ở giữa đường kích thước
