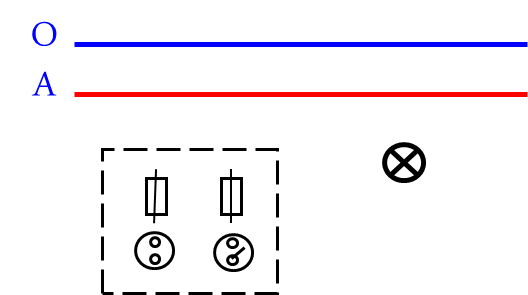

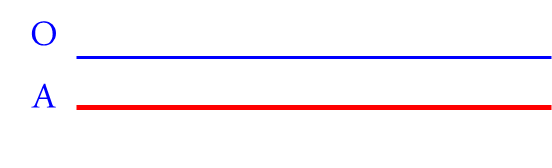

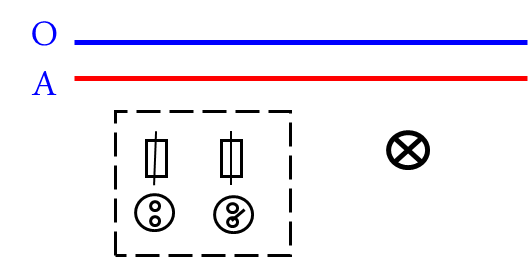

Tóm tắt lý thuyết I - DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ 1. Dụng cụ Kìm cắt dây, kìm tuốt dây, khoan tay, dao, tua vít, bút thử điện. 2. Vật liệu và thiết bị Thiết bị: Cầu chì, công tắc, ổ lấy điện, đui đèn, bóng đèn, dây dẫn điện. Vật liệu: Bảng điện, băng dính, giấy giáp. II - NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1. Tìm hiểu chức năng của bảng điện Bảng điện là một phần của mạng điện trong nhà. Trên bảng điện thường lắp những thiết bị đóng cắt, bảo vệ và lấy điện của mạng điện. Hình 1. Sự phân bố bảng điện trong mạng điện trong nhà (1), (3) Cầu chì tổng (2) Công tơ điện (4), (5) Bảng điện nhánh (6) Cầu dao tổng Bảng điện chính: (Hình 1) Cung cấp điện cho toàn hệ thống điện trong nhà Thường chỉ lắp cầu chì tổng, cầu dao tổng hoặc áp tô mát tổng Bảng điện nhánh: Cung cấp điện tới các đồ dùng điện Thường lắp cầu chì, công tắc, ổ cắm, hộp số quạt… Hình 2. Bảng điện nhánh 2. Vẽ sơ đồ mạch điện a. Tìm hiểu sơ đồ nguyên lý Hình 3. Sơ đồ nguyên lí mạch điện bảng điện Bảng điện gồm: 2 cầu chì, 1 công tắc 2 cực điều khiển 1 đèn và 1 ổ cắm điện Công tắc và cầu chì mắc nối tiếp với nhau và nối với dây pha Bóng đèn, ổ cắm mắc song song với nhau và nối với dây trung tính b. Vẽ sơ đồ lắp đặt mạch điện Một số lưu ý trước khi lắp đặt mạch điện: Mục đích sử dụng: dùng để phân phối và điều khiển hợp lí nguồn năng lượng điện cho mạng điện và những đồ dùng điện Vị trí lắp đặt bảng điện: gần cửa ra vào hoặc nơi thuận tiện nhất Vị trí, cách lắp đặt các phần tử của mạch điện: cân đối, khoa học, thẩm mỹ, thuận tiện và hiệu quả sử dụng cao Cần đặc biệt chú ý đến sự an toàn điện cho quá trình sử dụng Các bước vẽ sơ đồ lắp đặt mạch điện: Bước 1. Vẽ đường dây nguồn Bước 2. Xác định vị trí để bảng điện, bóng đèn Bước 3. Xác định vị trí các thiết bị điện trên bảng điện Bước 4. Vẽ nối đường dây dẫn điện theo sơ đồ nguyên lí Bước 1. Vẽ đường dây nguồn Bước 2. Xác định vị trí để bảng điện, bóng đèn Bước 3. Xác định vị trí các thiết bị điện trên bảng điện Bước 4. Vẽ nối đường dây dẫn điện theo sơ đồ nguyên lí 3. Qui trình lắp mạch điện bảng điện Hình 4. Qui trình lắp mạch điện bảng điện Bảng 2. Qui trình lắp mạch điện bảng điện Bài tập minh họa Câu 1 Nêu đặc điểm, công dụng của sơ đồ nguyên lí và sơ đồ lắp đặt mạch điện bảng điện. Gợi ý trả lời: Câu 2 Em hãy nêu các bước vẽ sơ đồ lắp đạt mạch điện? Gợi ý trả lời: Các bước vẽ sơ đồ lắp đặt mạch điện: Bước 1. Vẽ đường dây nguồn Bước 2. Xác định vị trí để bảng điện, bóng đèn Bước 3. Xác định vị trí các thiết bị điện trên bảng điện Bước 4. Vẽ nối đường dây dẫn điện theo sơ đồ nguyên lí Câu 3 Nêu quy trình lắp đặt mạch điện bảng điện. Gợi ý trả lời: Quy trình lắp đặt mạch điện bảng điện: Bước 1. Vạch dấu Bước 2. Khoan lỗ bảng điện Bước 3. Nối dây mạch điện Bước 4. Lắp đặt thiết bị điện vào bảng điện Bước 5. Kiểm tra
