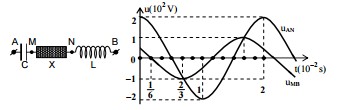

Câu 1694: Đặt điện áp xoay chiều ổn định vào hai đầu đoạn mạch AB mắc nối tiếp (hình vẽ). Biết tụ điện có dung kháng $Z_C$, cuộn cảm thuần có cảm kháng $Z_L$ và $3Z_L = 2Z_C$. Đồ thị biểu diễn sự phụ thuộc vào thời gian của điện áp giữa hai đầu đoạn mạch AN và điện áp giữa hai đầu đoạn mạch MB như hình vẽ. Điện áp hiệu dụng giữa hai điểm M và N là A. 173 V. B. 86 V. C. 122 V. D. 102 V. Spoiler: Xem đáp án Xem đáp án
Câu 1695: Đặt một điện áp xoay chiều có tần số 50 Hz và giá trị hiệu dụng 20 V vào hai đầu cuộn sơ cấp của một máy biến áp lí tưởng có tổng số vòng dây của cuộn sơ cấp và cuộn thứ cấp là 2200 vòng. Nối hai đầu cuộn thứ cấp với đoạn mạch AB (hình vẽ); trong đó, điện trở R có giá trị không đổi, cuộn cảm thuần có độ tự cảm 0,2 H và tụ điện có điện dung C thay đổi được. Điều chỉnh điện dung C đến giá trị \(C = \frac{10^{-3}}{3 \pi^2} (F)\) thì vôn kế (lí tưởng) chỉ giá trị cực đại và bằng 103,9 V (lấy là \(60\sqrt{3}\) V). Số vòng dây của cuộn sơ cấp là A. 1800 vòng. B. 1650 vòng. C. 550 vòng. D. 400 vòng. Spoiler: Xem đáp án Xem đáp án
Câu 1696: Một học sinh xác định điện dung của tụ điện bằng cách đặt điện áp u = U0cosωt (U0 không đổi, ω = 314 rad/s) vào hai đầu một đoạn mạch gồm tụ điện có điện dung C mắc nối tiếp với biến trở R. Biết \(\frac{1}{U^2} = \frac{2}{U_{2}^{2}} + \frac{2}{U_{0}^{2}\omega ^2C^2}.\frac{1}{R^2}\) trong đó, điện áp U giữa hai đầu R được đo bằng đồng hồ đo điện đa năng hiện số. Dựa vào kết quả thực nghiệm được cho trên hình vẽ, học sinh này tính được giá trị của C là A. $1,95.10^{−3}$ F. B. $5,20.10^{−3}$ F. C. $5,20.10^{−6}$ F. D. $1,95.10^{−6}$ F. Spoiler: Xem đáp án Xem đáp án
Câu 1697: Đặt điện áp \(u = U_0cos2\pi ft\) (U0 không đổi, f thay đổi được) vào hai đầu đoạn mạch mắc nối tiếp gồm cuộn cảm thuần có độ tự cảm L, điện trở thuần R và tụ điện có điện dung C. Khi \(f = f_1 = 25\sqrt{2}\) Hz hoặc khi $f = f_2 = 100$Hz thì điện áp hiệu dụng ở hai đầu tụ điện có cùng giá trị $U_0$. Khi f = f0thì điện áp hiệu dụng ở hai đầu điện trở đạt cực đại. Giá trị của $f_0$ gần giá trị nào nhất sau đây? A. 90 Hz. B. 67 Hz. C. 80 Hz. D. 70 Hz. Spoiler: Xem đáp án Xem đáp án
Câu 1698: Lần lượt đặt điện áp \(u= U\sqrt{2}cos\omega t\) (U không đổi, ω thay đổi được) vào hai đầu của đoạn mạch X và vào hai đầu của đoạn mạch Y; với X và Y là các đoạn mạch có R, L, C mắc nối tiếp. Trên hình vẽ, $P_X$ và $P_Y$ lần lượt biểu diễn quan hệ công suất tiêu thụ của $X$ với $ω$ và của $Y$ với $ω$. Sau đó, đặt điện áp u lên hai đầu đoạn mạch $AB$ gồm $X$ và $Y$ mắc nối tiếp. Biết cảm kháng của hai cuộn cảm thuần mắc nối tiếp (có cảm kháng $Z_{L1}$ và $Z_{L2}$) là $Z_L = Z_{L1} + Z_{L2}$ và dung kháng của hai tụ điện mắc nối tiếp (có dung kháng $Z_{C1}$ và $Z_{C2}$) là $Z_C = Z_{C1} + Z_{C2}$. Khi $ω = ω_2$, công suất tiêu thụ của đoạn mạch $AB$ có giá trị gần giá trị nào nhất sau đây? A. 10 W. B. 14 W C. 18 W. D. 22 W. Spoiler: Xem đáp án Xem đáp án
Câu 1699: Lần lượt đặt các điện áp xoay chiều u1, u2 và u3 có cùng giá trị hiệu dụng nhưng tần số khác nhau vào hai đầu một đoạn mạch có R, L, C nối tiếp thì cường độ dòng điện trong mạch tương ứng là: \(i_1 = I \sqrt{2}cos (150 \pi t + \frac{\pi}{3}), i_2=I \sqrt{2}cos (200 \pi t + \frac{\pi}{3})\) và \(i_3= I cos(100 \pi t + \frac{\pi}{3})\) Phát biểu nào sau đây đúng? A. $i_3$ sớm pha so với $u_3$. B. $i_1$ cùng pha với $i_2$. C. $i_1$ trễ pha so với $u_1$ D. $i_2$ sớm pha so với $u_2$. Spoiler: Xem đáp án Xem đáp án
Câu 1700: Đặt điện áp \(u = U_0cos100\pi t\) (t tính bằng s) vào hai đầu một tụ điện có điện dung \(C=\frac{10{-4}}{\pi} (F)\) Dung kháng của tụ điện là A. 200 Ω. B. 100 Ω. C. 150 Ω. D. 50 Ω. Spoiler: Xem đáp án Xem đáp án
Câu 1701: Đặt điện áp \(u = 200\sqrt{2}cos100\pi t\) (V) vào hai đầu một điện trở thuần 100 Ω. Công suất tiêu thụ của điện trở bằng A. 200 W. B. 300 W. C. 800 W. D. 400 W. Spoiler: Xem đáp án Xem đáp án
Câu 1702: Đặt điện áp u = U0cosωt (với U0 không đổi, ω thay đổi) vào hai đầu đoạn mạch mắc nối tiếp gồm điện trở R, cuộn cảm thuần có độ tự cảm L và tụ điện có điện dung C. Khi ω = ω0 thì trong mạch có cộng hưởng điện. Tần số góc ω0 là A. \(\frac{1}{\sqrt{LC}}\) B. \(2\sqrt{LC}\) C. \(\sqrt{LC}\) D. \(\frac{2}{\sqrt{LC}}\) Spoiler: Xem đáp án Xem đáp án
Câu 1703: Ở Việt Nam, mạng điện dân dụng một pha có điện áp hiệu dụng là A. \(220\sqrt{2}V\) B. 100\(V\) C. \(100\sqrt{2}V\) D. 220\(V\) Spoiler: Xem đáp án Xem đáp án
