Thực hành bài 10 trang 43 SGK Công Nghệ 9 - Lắp đặt mạng điện trong nhà

I. DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ
Dụng cụ:
Kìm điện, kìm tuốt dây, cây vặn vít, khoan tay
Dụng cụ, vật liệu và thiết bị
Vật liệu, thiết bị: Dây dẫn, bóng đèn, công tắc 3 cực, cầu chì, đui đèn, bảng điện, băng keo cách điện, giấy ráp, …
II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH
1. Vẽ sơ đồ lắp đặt mạch điện

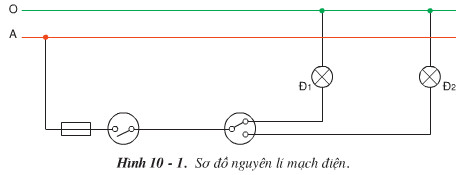

a, Tìm hiểu sơ đồ nguyên lý mạch điện

​

01 cầu chì bảo vệ toàn mạch điện
Bật công tắc 3 cực ở vị trí 1 đèn 1 sáng, đèn 2 tắt
Bật công tắc 3 cực ở vị trí 2 đèn 2 sáng, đèn 1 tắt.
b, Vẽ sơ đồ lắp đặt mạch điện
- Vẽ sơ đồ lắp đặt.
- Kiểm tra vận hành sơ đồ lắp đặt
2. Lập bảng dự trù vật liệu, thiết bị và lựa chọn dụng cụ

TT	Tên dụng cụ, vật liệu và thiết bị	Số lượng	Yêu cầu kĩ thuật
1
2
3
4

3. Lắp đặt mạch điện

​

III. ĐÁNH GIÁ
Học sinh tự đánh giá chéo nhau kết quả thực hành
IV. BÁO CÁO THỰC HÀNH
