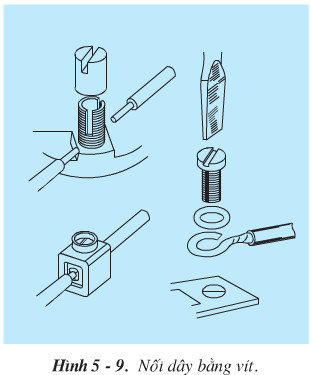

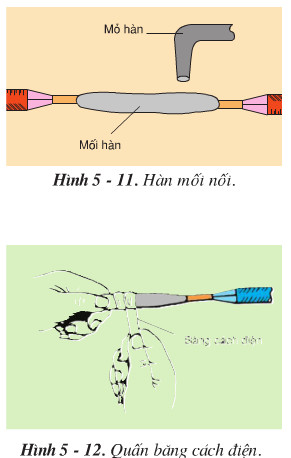

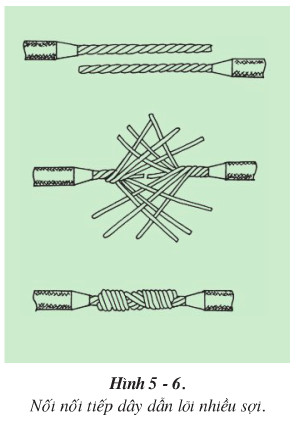

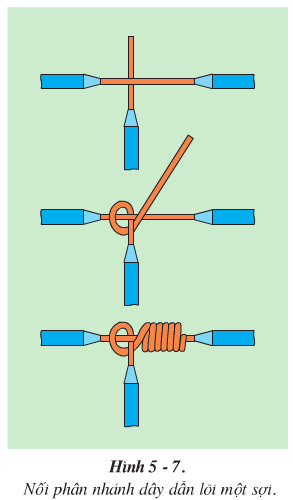

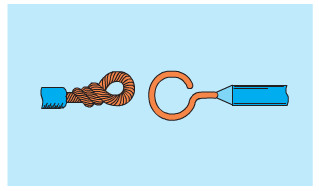

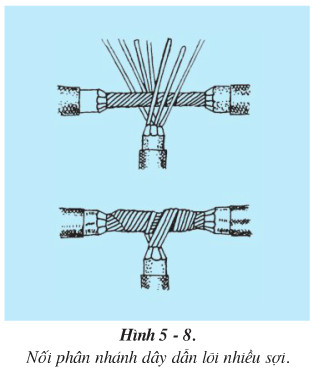

I. DỤNG CỤ, VẬT LIỆU VÀ THIẾT BỊ 1. DỤNG CỤ * Kìm cắt dây * Kìm mỏ nhọn * Kìm tròn * Dao nhỏ * Tua vít * Mỏ hàn 2. VẬT LIỆU VÀ THIẾT BỊ : * Hộp nối dây . * Đai ốc nối dây . * Dây điện lõi một sợi . * Dây điện mềm lõi nhiều sợi * Nhựa thông * Thiếc hàn * Băng dính cách điện * Giấy ráp . II. NỘI DUNG VÀ TRÌNH TỰ THỰC HÀNH 1. Một số kiến thức bổ trợ a. Các loại mối nối dây dẫn điện Dẫn điện tốt Có độ bền cơ học cao An toàn điện Đảm bảo về mặt mĩ thuật b. Yêu cầu mối nối 2. Quy trình nối dây dẫn a. Nối dây dẫn theo đường thẳng ( nối nối tiếp ) Dây dẫn lõi nhiều sợi BƯỚC 1 : BÓC VỎ CÁCH ĐIỆN Bóc cắt vát Bóc phân đoạn hoặc Có 2 cách bóc vỏ cách điện Bóc vỏ cách điện bằng dao hoặc bóc vỏ cách điện bằng kìm tuốt dây BƯỚC 2 : LÀM SẠCH LÕI Làm sạch lõi bằng giấy ráp ( giấy nhám ) Ta có thể làm sạch lõi bằng dụng cụ gì ? Để mối nối tiếp xúc tốt, tăng tính dẫn điện . BƯỚC 3 : NỐI DÂY Uốn gập lõi . Vặn xoắn Kiểm tra mối nối b. Nối rẻ ( nối phân nhánh ) Dây dẫn lõi 1 sợi Bóc vỏ cách điện và làm sạch lõi . Lồng lõi . Vặn xoắn . Kiểm tra mối nối . c. Nối dây dùng phụ kiện _ Nối bằng vít Trình tự thực hiện nối dây dẫn bằng vít Làm đầu nối . Làm khuyên hở Nối dây Làm khuyên kín BƯỚC 4 : HÀN MỐI NỐI Tác dụng : -Tăng sức bền cơ học . - Dẫn điện tốt - Không gỉ Cách hàn : - Làm sạch mối nối - Láng nhựa thông - Hàn thiếc mối nối BƯỚC 5 : CÁCH ĐIỆN MỐI NỐI Cách điện mối nối bằng cách quấn băng cách điện Nối dây dẫn theo đường thẳng Nối rẻ III. ĐÁNH GIÁ
